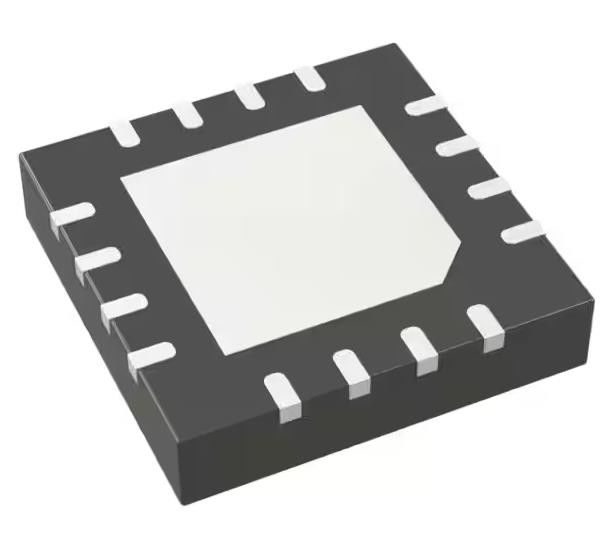

ADG658YCPZ 1 Interruptor de circuito integrado 8:1 75Ohm 16-LFCSP-VQ (4x4)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADG658YCPZ |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Circuito Multiplexador/Desmultiplexador: | 8:01 | Número de circuitos: | 1 |
|---|---|---|---|
| Resistência do Em-estado (máxima): | 75Ohm | Harmonização do Canal-à-canal (Δ Ron): | 1,3ohm |
| Tensão - fonte, única (V+): | 2V ~ 12V | Tensão - fonte, dupla (V±): | ±2V ~ 6V |
Descrição de produto
ADG658YCPZ 1 Interruptor de circuito integrado 8:1 75Ohm 16-LFCSP-VQ (4x4)
Especificações de ADG658YCPZ
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Interface | |
| Comutadores analógicos, multiplexadores, desmultiplexadores | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Caixa |
| Circuito de comutação | - |
| Circuito multiplexador/demultiplexador | 8:01 |
| Número de circuitos | 1 |
| Resistência no estado (máximo) | 75 Ohms |
| Aplicação de sistemas de correlação entre canais (ΔRon) | 1.3 Ohms |
| Voltagem - Fornecimento, único (V+) | 2V ~ 12V |
| Voltagem - Alimentação, dupla (V±) | ±2V ~ 6V |
| Tempo de comutação (toneladas, toques) (máximo) | 115n, 45n |
| -3dB de largura de banda | 210 MHz |
| Injecção de carga | 2pC |
| Capacidade do canal (CS (desligado), CD (desligado)) | 4pF, 23pF |
| Corrente - vazamento (IS(desligado)) (máximo) | 200 pA |
| Transmissão | - |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-VQFN Pad exposto, CSP |
| Pacote de dispositivos do fornecedor | 16-LFCSP-VQ (4x4) |
| Número do produto de base | ADG658 |
Características do ADG658YCPZ
* ±2 V a ±6 V de alimentação dupla
* 2 V a 12 V de alimentação única
* Intervalo de temperatura dos automóveis -40°C a +125°C
* < 0,1 nA correntes de fuga
* 45 Ω na resistência em toda a gama de sinais
* Operação de mudança de trilho para trilho
* Multiplexador único de 8 para 1 ADG658
* Multiplexador diferencial 4 para 1 ADG659
* Pacotes LFCSP/TSSOP/QSOP de 16 condutores
* Consumo de energia típico < 0,1 μW
* Entradas compatíveis com TTL/CMOS
* Atualizações do pacote para 74HC4051/74HC4052 e MAX4051/MAX4052/MAX4581/MAX4582
Aplicações de ADG658YCPZ
* Aplicações automotivas
* Equipamento de ensaio automático
* Sistemas de aquisição de dados
* Sistemas a bateria
* Sistemas de comunicação
* Roteamento de sinais de áudio e vídeo
* Substituição de relés
* Sistemas de amostragem e retenção
* Sistemas de controlo industriais
Classificações ambientais e de exportaçãodeADG658YCPZ
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
