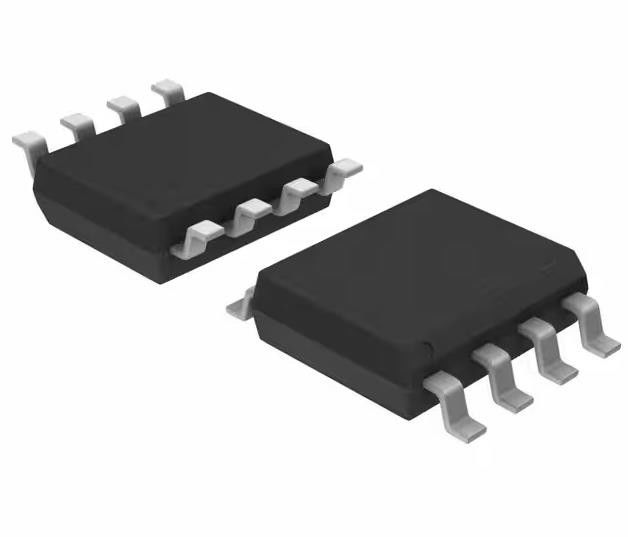

MIC4224YM Portão de lado baixo, circuito integrado, controlador de chips IC não inversor 8-SOIC
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MIC4224YM |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Configuração conduzida: | Baixo-lado | Tipo de canal: | Independente |
|---|---|---|---|
| Número de motoristas: | 2 | Tipo da porta: | MOSFET do N-canal |
| Voltagem - Fornecimento: | 4.5V ~ 18V | Tensão da lógica - VIL, VIH: | 0,8 V, 2,4 V |
| Atual - saída máxima (fonte, dissipador): | 4A, 4A | Tempo de subida / queda (tipo): | 15ns, 15ns |
Descrição de produto
MIC4224YM Portão de lado baixo, circuito integrado, controlador de chips IC não inversor 8-SOIC
Especificações de MIC4224YM
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas de porta | |
| Mfr | Tecnologia de microchip |
| Série | - |
| Pacote | Tubos |
| Configuração a motor | Lado inferior |
| Tipo de canal | Independente |
| Número de condutores | 2 |
| Tipo de porta | MOSFET de canal N |
| Voltagem - Fornecimento | 4.5V ~ 18V |
| Voltagem lógica - VIL, VIH | 0.8V, 2.4V |
| Corrente - Pico de saída (fonte, sumidouro) | 4A, 4A |
| Tipo de entrada | Não invertível |
| Tempo de subida / queda (tipo) | 15n, 15n |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | MIC4224 |
CaracterísticasdeMIC4224YM
• Faixa de funcionamento da tensão de alimentação de 4,5 V a 18 V
• Corrente de pico de fonte/sink elevada
O valor da tensão de saída deve ser igual ou superior a:
O valor da tensão de saída deve ser igual ou superior a:
• 15ns/15ns Tempos de subida e queda com carga de 2000pF
• 25ns/35ns (Rising/Falling) atraso de propagação de entrada
• 20ns/45ns (Rising/Falling) permitem o atraso da propagação
• Ativar as entradas de motorista de alta potência com 100kΩ de puxadas
• entrada lógica CMOS e TTL e permitir limiares independentes da tensão de alimentação
• Proteção da entrada do condutor a -5V a -40mA
• Saída Protecção do bloqueio a > 500 mA de corrente inversa
• Padrão industrial com duas opções de pacote
¢ ePAD MSOP-8 (θJA = 60°C/W)
️ SOIC de 8 pinos (θJA = 120°C/W)
• Disponível em dupla inversão (MIC4223), dupla não inversão (MIC4224) e complementar (MIC4225)
• Dispositivo de saída dupla por canais paralelos
• -40°C a +125°C
DescriçõesdeMIC4224YM
• MOSFET de alta eficiência
• Fontes de alimentação de modo de comutação
• Conversores de corrente contínua para corrente contínua
• Motoristas e condutores de solenoides
• Motoristas de relógio e de linha
• Rectificadores síncronos
• Acionamento do transformador de pulso
• Amplificadores de comutação da classe D
Classificações ambientais e de exportaçãodeMIC4224YM
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
