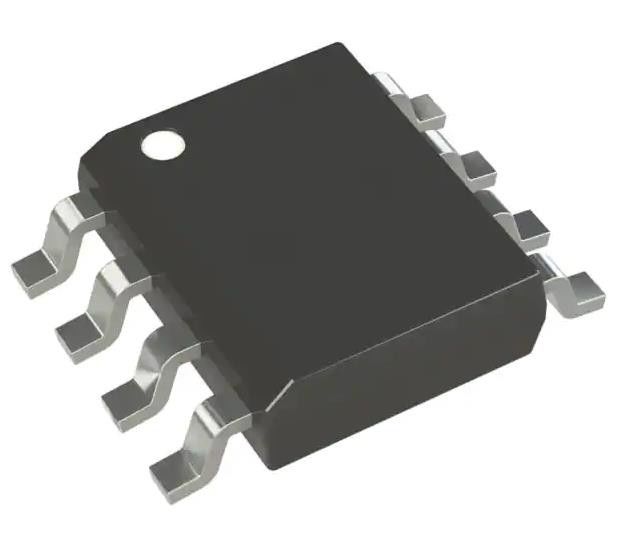

MCP1407T-E/SN Portão de lado baixo, circuito integrado, controlador de chips IC não inversor 8-SOIC
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MCP1407T-E/SN |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Configuração conduzida: | Baixo-lado | Tipo de canal: | Solteiro |
|---|---|---|---|
| Número de motoristas: | 1 | Tipo da porta: | IGBT, MOSFET de canal N, canal P |
| Voltagem - Fornecimento: | 4.5V ~ 18V | Tensão da lógica - VIL, VIH: | 0,8 V, 2,4 V |
| Atual - saída máxima (fonte, dissipador): | 6A, 6A | Tipo de entrada: | Não-inversão |
Descrição de produto
MCP1407T-E/SN Portão de lado baixo, circuito integrado, controlador de chips IC não inversor 8-SOIC
Especificações de MCP1407T-E/SN
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas de porta | |
| Mfr | Tecnologia de microchip |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Configuração a motor | Lado inferior |
| Tipo de canal | Solteiro |
| Número de condutores | 1 |
| Tipo de porta | IGBT, MOSFET de canal N, canal P |
| Voltagem - Fornecimento | 4.5V ~ 18V |
| Voltagem lógica - VIL, VIH | 0.8V, 2.4V |
| Corrente - Pico de saída (fonte, sumidouro) | 6A, 6A |
| Tipo de entrada | Não invertível |
| Tempo de subida / queda (tipo) | 20 anos, 20 anos |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | MCP1407 |
CaracterísticasdeMCP1407T-E/SN
• Corrente de saída máxima elevada: 6,0 A (típica)
• Corrente de baixa transmissão/condução cruzada na fase de saída
• Largo intervalo de funcionamento da tensão de entrada:
- 4,5 V a 18 V.
• Capacidade de condução de carga elevada:
- 2500 pF em 20 ns
- 6800 pF em 40 ns
• Tempos de atraso curtos: 40 ns (típico)
• Horários de subida/baixa correspondentes
• Baixa corrente de alimentação:
- Com Logic 1 Input 130 μA (típico)
- Com Logic 0 Input 35 μA (típico)
• Protegido contra bloqueio: resistirá a corrente inversa de 1,5A
• A entrada lógica vai suportar oscilação negativa até 5V
• Pin compatível com os dispositivos TC4420/TC4429
• Pacotes SOIC, PDIP e DFN de 8 pines de 6 x 5 mm que poupam espaço
DescriçõesdeMCP1407T-E/SN
• Fornecedores de energia de modo alternativo
• Acionamento do transformador de pulso
• Condutores de linha
• Acionamento de motor e solenoide
Classificações ambientais e de exportaçãodeMCP1407T-E/SN
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
