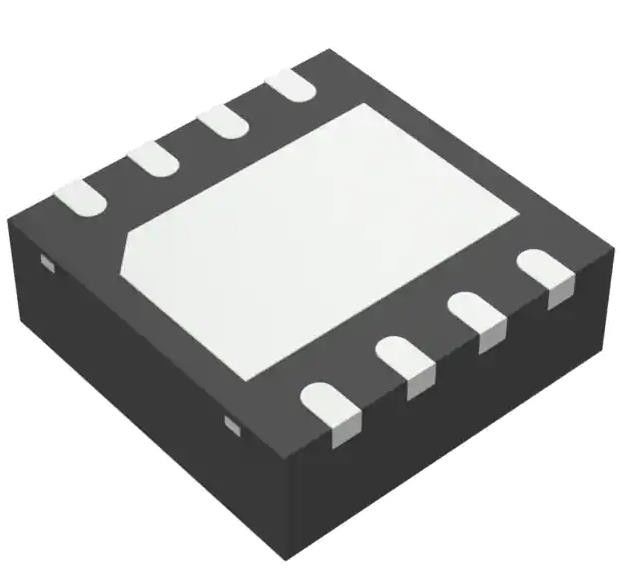

TPS28225TDRBRQ1 Controlador de porta de meio-ponte IC não invertível 8-SON (3x3)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS28225TDRBRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo do amplificador: | Sentido Atual | Número de circuitos: | 1 |
|---|---|---|---|
| Tipo de saída: | Simples | Taxa de giro: | 0.4V/µs |
| Produto de ganho de largura de banda: | 80 kHz | Atual - polarização entrada: | µA 28 |
| Tensão - offset entrado: | µV 5 | Corrente - Fornecimento: | 65µA |
Descrição de produto
TPS28225TDRBRQ1 Controlador de porta de meio-ponte IC não invertível 8-SON (3x3)
Especificações de TPS28225TDRBRQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas de porta | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Configuração a motor | Meia-ponte |
| Tipo de canal | Sincronizado |
| Número de condutores | 2 |
| Tipo de porta | MOSFET de canal N |
| Voltagem - Fornecimento | 4.5V ~ 8.8V |
| Voltagem lógica - VIL, VIH | 0.8V, 2.1V |
| Corrente - Pico de saída (fonte, sumidouro) | 2A, 2A |
| Tipo de entrada | Não invertível |
| Voltagem lateral elevada - Max (Bootstrap) | 33 V |
| Tempo de subida / queda (tipo) | 10n, 10n |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 8-VDFN Exposto |
| Pacote de dispositivos do fornecedor | 8-SON (3x3) |
| Número do produto de base | TPS28225 |
CaracterísticasdeTPS28225TDRBRQ1
• Qualificado para aplicações automotivas
• Alimenta dois MOSFETs de canal N com tempo morto adaptativo de 14 ns
• Voltagem de accionamento de porta larga: 4,5 V a 8,8 V com melhor eficiência a 7 V a 8 V
• Voltagem de entrada do comboio do sistema de potência: 3 V a 27 V
• Sinais PWM de entrada larga: amplitude de 2 V a 13,2 V
• Capaz de conduzir MOSFETs com ≥ 40 A de corrente por fase
• Operação de alta frequência: 14 ns de atraso de propagação e 10 ns de tempo de subida ou queda permitem FSW até 2 MHz
• Capaz de propagar pulsos PWM de entrada < 30 ns
• A resistência de acionamento do condutor de baixo nível (0,4 Ω) impede a corrente de transmissão relacionada com o dV/dT
• Entrada PWM de três estados para desligamento do estágio de energia
• Economização de espaço: permitir (entrada) e fornecer energia (saída) de sinais bons no mesmo pin
• Desligamento térmico
• Proteção UVLO
• Diodo de arranque interno
• Pacotes econômicos SOIC-8 e VSON-8 de 3 mm × 3 mm reforçados termicamente
• Substituição de drivers de entrada de três estados
DescriçõesdeTPS28225TDRBRQ1
• Conversores DC-DC multi-fase com controlo analógico ou digital
• Rectificação síncrona para pontos de carga isolados
• Transmissor de carregamento sem fio
Classificações ambientais e de exportaçãodeTPS28225TDRBRQ1
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
