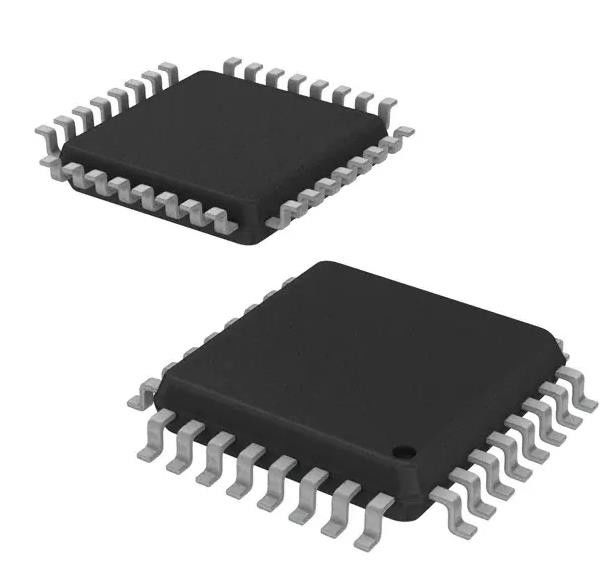

ADM1068ASTZ Supervisor de circuito integrado de chips programável 8 canais 32-LQFP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADM1068ASTZ |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo: | Sequencer | Número de tensões monitoradas: | 8 |
|---|---|---|---|
| Tensão - ponto inicial: | 8 Combinações de limiares selecionáveis | Produção: | Programável |
| Temperatura de funcionamento: | -40°C ~ 85°C (TA) | Tipo de montagem: | Montagem de superfície |
Descrição de produto
ADM1068ASTZ Supervisor de circuito integrado de chips programável 8 canais 32-LQFP
Especificações de ADM1068ASTZ
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Supervisores | |
| Mfr | Analog Devices Inc. |
| Série | Super Sequencer® |
| Pacote | Caixa |
| Tipo | Sequenciador |
| Número de voltagens monitorizadas | 8 |
| Voltagem - limiar | 8 Combinações de limiares selecionáveis |
| Produção | Programável |
| Reiniciar | - |
| Reinicie o Timeout | - |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 32-LQFP |
| Pacote de dispositivos do fornecedor | 32-LQFP (7x7) |
| Número do produto de base | ADM1068 |
CaracterísticasdeADM1068ASTZ
* Solução completa de supervisão e sequenciamento para até 8 fornecimentos
* 8 detectores de falhas de alimentação permitem a supervisão das fontes de alimentação com uma precisão de < 0,5% em todas as tensões a 25°C e < 1,0% em todas as tensões e temperaturas
* 4 atenuadores de entrada selecionáveis permitem a supervisão das fontes de 14,4 V em VH 6 V em VP1 a VP3 (VPx)
* 4 entradas de função dupla, VX1 a VX4 (VXx)
- Entrada de impedância elevada para fornecer detector de falhas com limiares entre 0,573 V e 1,375 V
* 8 saídas de driver programáveis, PDO1 a PDO8 (PDOx)
- Colector aberto com saída de puxa/puxa externa, acionado em VDDCAP ou VPx
- Colector aberto com baixa força de tração para VDDCAP ou VPx
* O motor de sequenciamento (SE) implementa o controlo da máquina de estado de
* Produtos DOP
- Alterações de estado dependentes de eventos de entrada
- Permite o controlo complexo de placas
- Controlo da sequência de ligação e desconexão
- Tratamento de falhas
- Interromper a geração em alertas.
- A função de vigilância pode ser integrada na SE
- Programa de controlo de software de sequenciamento através do SMBus
* Dispositivo alimentado pelo mais elevado de VPx, VH para melhorar a redundância
* EEPROM do utilizador: 256 bytes
* Interface de autocarro de 2 fios padrão da indústria (SMBus)
* DOP garantida baixa com VH, VPx = 1,2 V
* Disponível em LQFP de 7 mm × 7 mm com 32 chumbo
DescriçõesdeADM1068ASTZ
* Sistemas de escritórios centrais
* Servidores/routers
* Cartões de linha do sistema multivoltagem
* Sequenciamento de alimentação DSP/FPGA
* Ensaios em circuito de abastecimentos marginais
Classificações ambientais e de exportaçãodeADM1068ASTZ
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
