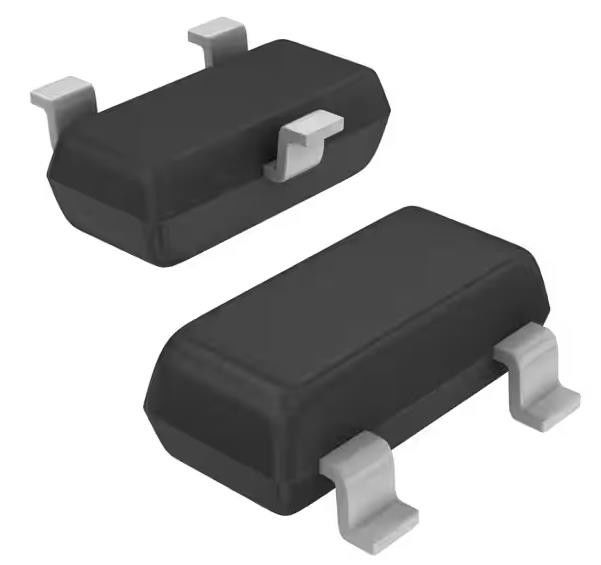

SZMMBZ18VALT1G 25V Grampos 1.6A Ipp Tvs Diodo de superfície montado SOT-23-3
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SZMMBZ18VALT1G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Canais unidirecionais: | 2 | Tensão - Isolamento Reverso (Típico): | 14.5V |
|---|---|---|---|
| Tensão - Quebra (Min): | 17.1V | Tensão - apertando (máximo) @ a IPP: | 25 V |
| Corrente - Pico de Pulso (10/1000µs): | 1.6A | Potência - Pico de Pulso: | 40 W |
| Aplicações: | Automóveis | Temperatura de funcionamento: | -55°C ~ 150°C (TJ) |
Descrição de produto
SZMMBZ18VALT1G 25V Grampos 1.6A Ipp Tvs Diodo de superfície montado SOT-23-3
Especificações de SZMMBZ18VALT1G
| TÍPO | Descrição |
| Categoria | Proteção de circuitos |
| Supressores de tensão transitória (TVS) | |
| Diodos TVS | |
| Mfr | semi- |
| Série | Automóveis, AEC-Q101 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Zener |
| Canais unidirecionais | 2 |
| Voltagem - Paragem em reverso (tipo) | 14.5V |
| Voltagem - ruptura (min) | 17.1V |
| Voltagem - Prensagem (máximo) @ Ipp | 25 V |
| Corrente - Pico de pulso (10/1000μs) | 1.6A |
| Potência - Pulsão máxima | 40 W |
| Proteção da linha de alimentação | - Não, não. |
| Aplicações | Automóveis |
| Capacidade @ Frequência | - |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Pacote de dispositivos do fornecedor | SOT-23-3 (TO-236) |
| Número do produto de base | SZMMBZ18 |
CaracterísticasdeSZMMBZ18VALT1G
• O pacote SOT-23 permite duas configurações unidirecionais separadas ou uma configuração bidirecional única
• Faixa de tensão de ruptura Zener padrão − 5,6 V a 47 V
• Potência máxima − 24 ou 40 W @ 1,0 ms (unidireccional), por forma de onda da Figura 6
• Classificação ESD:
− Classe 3B (> 16 kV) por modelo do corpo humano
- Classe C (> 400 V) por modelo de máquina
• Classificação ESD de IEC61000−4−2 Nível 4, ±30 kV Descarga de contacto
• Tensão máxima de travagem @ corrente de pulso de pico
• Baixo vazamento < 5,0 A
• Classificação de inflamabilidade UL 94 V−0
• Prefixo SZ para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC-Q101 Qualificado e com capacidade PPAP
• Estes Dispositivos são livres de Pb− e estão em conformidade com a RoHS
DescriçõesdeSZMMBZ18VALT1G
Estes diodos Zener de silício monolítico duplo são concebidos para aplicações que requerem uma capacidade de protecção contra sobrevoltagem transitória.
Classificações ambientais e de exportaçãodeSZMMBZ18VALT1G
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.10.0080 |
