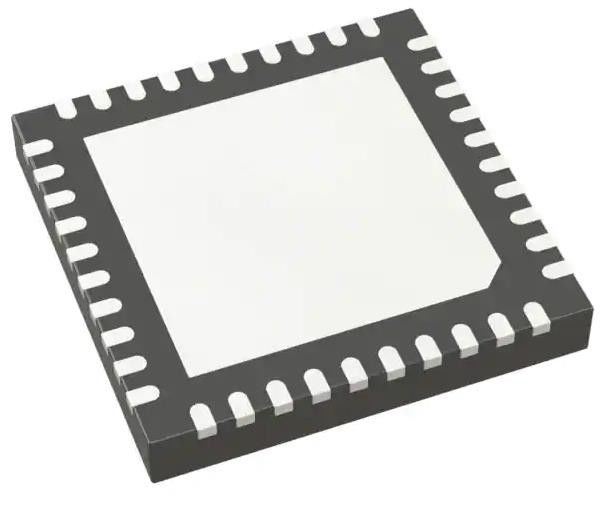

LTC3853EUJ#TRPBF Controlador IC Buck Regulador de saída positiva DC-DC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LTC3853EUJ#TRPBF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de saída: | Condutor de transistor | Função: | Descenso |
|---|---|---|---|
| Fases de saída: | 3 | Número de saídas: | 3 |
| Voltagem - Fornecimento (Vcc/Vdd): | 4,5V ~ 24V | Frequência - Troca: | 250kHz ~ 750kHz |
Descrição de produto
LTC3853EUJ#TRPBF Controlador IC Buck Regulador de saída positiva DC-DC
Especificações de LTC3853EUJ#TRPBF
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Controladores de comutação de CC | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de saída | Condutor de transistor |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Número de saídas | 3 |
| Fases de produção | 3 |
| Voltagem - Fornecimento (Vcc/Vdd) | 4.5V ~ 24V |
| Frequência - Troca | 250 kHz ~ 750 kHz |
| Ciclo de trabalho (máximo) | 98% |
| Rectificador síncrono | - Sim, sim. |
| Sincronização de relógio | - Não, não. |
| Interfaces em série | - |
| Características de controlo | Limite de corrente, ativar, controle de frequência, potência boa, arranque suave, rastreamento |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 40-WFQFN Exposto |
| Pacote de dispositivos do fornecedor | 40 QFN (6x6) |
| Número do produto de base | LTC3853 |
Características do LTC3853EUJ#TRPBF
* Controladores triplos de 120° reduzem a capacidade de entrada necessária e o ruído induzido pela fonte de alimentação
* Configurável como um controlador de fase dupla de 180° mais um controlador de fase única
* A terceira fase pode regular até uma saída de 13,5 V
* Eficiência elevada: até 92%
* Sensores de corrente RSENSE ou DCR
* ± 0,75% 0,8V Precisão da tensão de saída
* Frequência fixa com bloqueio de fase de 250 kHz a 750 kHz
* Suporta saídas pré-vias
* Dual N-Channel MOSFET Drive síncrono
* Largo intervalo de VIN: 4.5V a 24V de operação (28V Abs Max)
* Ramping ou rastreamento de corrente de arranque macio ajustável
* Limitador de corrente de saída foldback
* Proteção contra sobrevoltagem de saída
* Monitores de boa tensão de saída de potência dupla
* Pacote QFN de 6 mm × 6 mm com 40 litros
Aplicações deLTC3853EUJ#TRPBF
O LTC®3853 é um controlador de regulador de comutação stepdown de saída tripla de alto desempenho que impulsiona todos os estágios do MOSFET de potência síncrona Nchannel.
Classificações ambientais e de exportação deLTC3853EUJ#TRPBF
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
