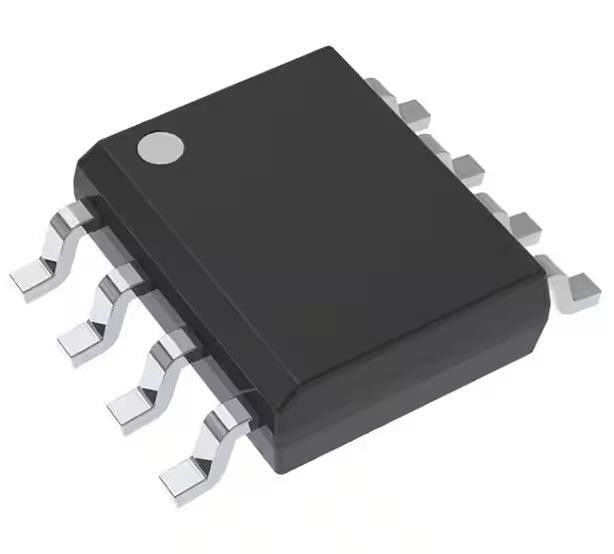

UCC37324DR Chipe de circuito integrado controlador de portão de lado baixo IC não inversor 8-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC37324DR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Configuração conduzida: | Baixo-lado | Tipo de canal: | Independente |
|---|---|---|---|
| Número de motoristas: | 2 | Tipo da porta: | MOSFET de canal N, canal P |
| Voltagem - Fornecimento: | 4.5V ~ 15V | Tensão da lógica - VIL, VIH: | 1V, 2V |
| Atual - saída máxima (fonte, dissipador): | 4A, 4A | Tempo de subida / queda (tipo): | 20n, 15n |
Descrição de produto
UCC37324DR Chipe de circuito integrado controlador de portão de lado baixo IC não inversor 8-SOIC
Especificações de UCC37324DR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas de porta | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Configuração a motor | Lado inferior |
| Tipo de canal | Independente |
| Número de condutores | 2 |
| Tipo de porta | MOSFET de canal N, canal P |
| Voltagem - Fornecimento | 4.5V ~ 15V |
| Voltagem lógica - VIL, VIH | 1V, 2V |
| Corrente - Pico de saída (fonte, sumidouro) | 4A, 4A |
| Tipo de entrada | Não invertível |
| Tempo de subida / queda (tipo) | 20n, 15n |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | O número de unidades de produção |
Características do UCC37324DR
• Arquitetura de saída Bi-CMOS
• ±4 A Corrente de accionamento na região do Planalto Miller
• Corrente constante mesmo em baixas tensões de alimentação
• Saídas paralelas para correntes de acionamento mais elevadas
• Disponível no pacote MSOP-PowerPADTM
• Entradas TTL/CMOS independentes da tensão de alimentação
• Pin-Out padrão da indústria
Aplicações de UCC37324DR
• Fornecedores de energia em modo de interrupção
• Conversores CC-DC
• Inversores solares, controle de motor, UPS
Classificações ambientais e de exportação deUCC37324DR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
