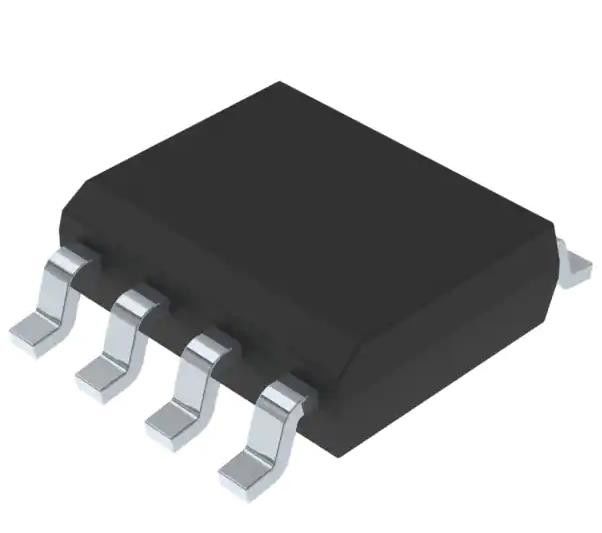

UC3843BD1013TR Regulador de retroalimentação de impulso Controlador capaz de isolamento positivo
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UC3843BD1013TR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Número de saídas: | 1 | Fases de saída: | 1 |
|---|---|---|---|
| Voltagem - Fornecimento (Vcc/Vdd): | 7.6V ~ 30V | Frequência - Troca: | Até 500kHz |
| Ciclo de dever (máximo): | 96% | Rectificador síncrono: | - Não. |
| Características de controlo: | Controle de frequência | Temperatura de funcionamento: | 0°C ~ 70°C (TJ) |
Descrição de produto
UC3843BD1013TR Boost Flyback Regulator Controller Capaz de Isolamento Positivo
Especificações de UC3843BD1013TR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Controladores de comutação de CC | |
| Mfr | STMicroelectrónica |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de saída | Condutor de transistor |
| Função | Step-Up, Step-Up/Step-Down |
| Configuração de saída | Positivo, capaz de isolamento |
| Topologia | Aumentar, Voltar |
| Número de saídas | 1 |
| Fases de produção | 1 |
| Voltagem - Fornecimento (Vcc/Vdd) | 7.6V ~ 30V |
| Frequência - Troca | Até 500 kHz |
| Ciclo de trabalho (máximo) | 96% |
| Rectificador síncrono | - Não, não. |
| Sincronização de relógio | - Não, não. |
| Interfaces em série | - |
| Características de controlo | Controle de frequência |
| Temperatura de funcionamento | 0°C ~ 70°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | UC3843 |
Características do UC3843BD1013TR
Oscilador trimado para controlo preciso da frequência
. Frequência do oscilador garantida a 250 kHz
Modo de operação de corrente a 500 kHz
- Compensação de transferência automática de alimentação
. PWM de fixação para limitação de corrente ciclo a ciclo
.REFERÊNCIA TRIMADA INTERNALMENTE com bloqueio de baixa tensão
. Saída de pólo de TOTEM de alta corrente
. Localização de baixa tensão com histerese
. Baixa corrente de arranque e de funcionamento
Aplicações de UC3843BD1013TR
A família de circuitos integrados de controlo UC384xB fornece as características necessárias para implementar esquemas de controlo de modo off-line ou de corrente contínua para corrente contínua de frequência fixa com um número mínimo de partes externas.
Classificações ambientais e de exportação deUC3843BD1013TR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
