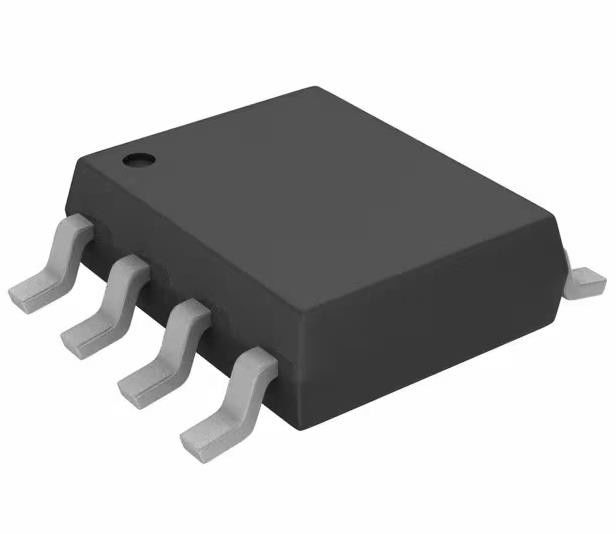

TPC8067-H,LQ(S) N-Channel 30 V 9A (Ta) 1W (Ta) Instalação de superfície 8-SOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPC8067-H,LQ(S) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de FET: | N-canal | Tecnologia: | 1-Canal (Mono) |
|---|---|---|---|
| Voltagem de saída para a fonte (Vdss): | 30 V | Corrente - drenagem contínua (Id) @ 25°C: | 9A (Ta) |
| Tensão de accionamento (max Rds On, min Rds On): | 4.5V, 10V | Rds On (Max) @ Id, Vgs: | 25 mOhm @ 4,5 A, 10 V |
Descrição de produto
TPC8067-H,LQ(S) N-Channel 30 V 9A (Ta) 1W (Ta) Instalação de superfície 8-SOP
Especificações deTPC8067-H,LQ(S)
| TÍPO | Descrição |
| Categoria | Produtos de semicondutores discretos |
| Transistores | |
| FET, MOSFET | |
| FETs únicos, MOSFETs | |
| Mfr | Toshiba Semicondutores e Armazenamento |
| Série | U-MOSVII-H |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Obsoletos |
| Tipo de FET | N-canal |
| Tecnologia | MOSFET (óxido metálico) |
| Voltagem de saída para a fonte (Vdss) | 30 V |
| Corrente - drenagem contínua (Id) @ 25°C | 9A (Ta) |
| Tensão de accionamento (max Rds On, min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 25 mOhm @ 4,5 A, 10 V |
| Vgs(th) (Max) @ Id | 2.3V @ 100μA |
| Carga da porta (Qg) (máximo) @ Vgs | 9.5 nC @ 10 V |
| Vgs (máximo) | ± 20V |
| Capacidade de entrada (Ciss) (Max) @ Vds | 690 pF @ 10 V |
| Característica FET | - |
| Dissipação de energia (máximo) | 1W (Ta) |
| Temperatura de funcionamento | 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-SOP |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Número do produto de base | TPC8067 |
Características do TPC8067-H,LQ(S)
(1) Embalagem pequena e fina
(2) Comutação de alta velocidade
(3) Pequena carga de porta: QSW = 1,9 nC (típico.)
(4) Resistência de ligação de fonte de baixo escoamento: RDS ((ON) = 26 mΩ (tipo) (VGS = 4,5 V)
(5) Corrente de baixa fuga: IDSS = 10 μA (máximo) (VDS = 30 V)
(6) Modo de reforço: Vth = 1,3 a 2,3 V (VDS = 10 V, ID = 0,1 mA)
Aplicações de TPC8067-H,LQ(S)
• Conversores DC-DC de alta eficiência
• Computadores portáteis
• Aparelhos móveis
Classificações ambientais e de exportação deTPC8067-H,LQ(S)
| Atributo | Descrição |
| Estatuto da RoHS | Compatível com a RoHS |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8541.29.0095 |
