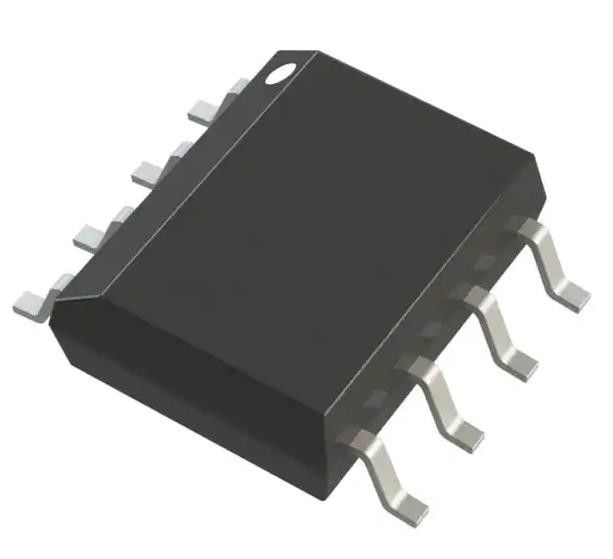

AD797ARZ-REEL Amplificador de propósito geral 1 circuito 8-SOIC chip de circuito integrado
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | AD797ARZ-REEL |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Número de circuitos: | 1 | Taxa de giro: | 20V/µs |
|---|---|---|---|
| Produto de ganho de largura de banda: | 110 MHz | -3db de largura de banda: | 8 MHz |
| Atual - polarização entrada: | 250 nA | Tensão - offset entrado: | µV 25 |
| Corrente - Fornecimento: | 8,2mA | Atual - saída/canal: | 50 miliampères |
Descrição de produto
AD797ARZ-REEL Amplificador de propósito geral 1 circuito 8-SOIC chip de circuito integrado
Especificações deAD797ARZ-REEL
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Linear | |
| Amplificadores | |
| Instrumentação, OP Amp, Amp tampão | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Tipo de amplificador | Propósito geral |
| Número de circuitos | 1 |
| Tipo de saída | - |
| Taxa de deslocamento | 20 V/μs |
| Produto de ganho de largura de banda | 110 MHz |
| -3dB de largura de banda | 8 MHz |
| Corrente - Bias de entrada | 250 nA |
| Voltagem - compensação de entrada | 25 μV |
| Corrente - Fornecimento | 8.2mA |
| Corrente - Saída / Canal | 50 mA |
| Voltagem - Distância de alimentação (min) | 10 V |
| Voltagem - Distância de alimentação (máximo) | 30 V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | AD797 |
Características do AD797ARZ-REEL
* Baixo ruído
* 0,9 nV/√Hz ruído típico (1,2 nV/√Hz máximo) de tensão de entrada a 1 kHz
* Ruído da tensão de entrada de 50 nV p-p, 0,1 Hz a 10 Hz
* Baixa distorção
− 120 dB de distorção harmônica total a 20 kHz
* Excelentes características de ac
- 800 ns tempo de fixação a 16 bits (passo de 10 V)
- largura de banda de ganho de 110 MHz (G = 1000)
- largura de banda de 8 MHz (G = 10)
- 280 kHz largura de banda de potência total a 20 V p-p
- 20 V/μs
* Excelente precisão dc
- 80 μV de tensão máxima de entrada
- 1,0 μV/°C desvio VOS
* Especificado para fontes de alimentação de ±5 V e ±15 V
* Corrente de accionamento de saída elevada de 50 mA
Aplicações de AD797ARZ-REEL
* Pré-amplificadores de áudio profissionais
* Sistemas de imagem IR, CCD e sonar
* Analisadores de espectro
* Pré-amplificadores de ultra-som
* Detectores sísmicos
* tampões ADC/DAC Σ-Δ
Classificações ambientais e de exportação deAD797ARZ-REEL
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.33.0001 |
