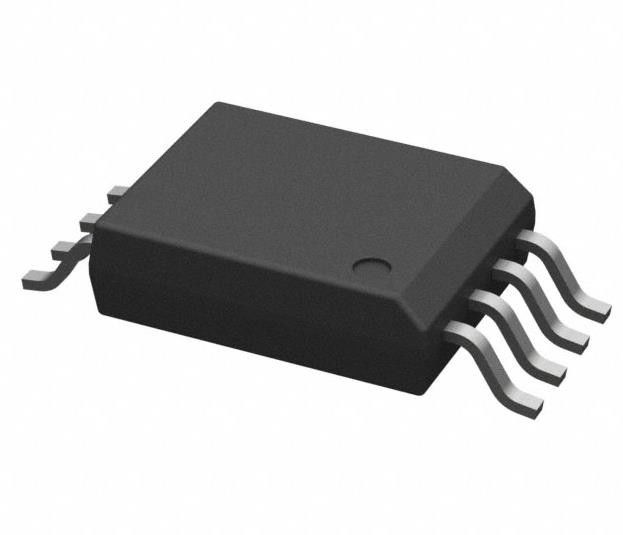

AMC1301DWVR Amplificador de chip de circuito integrado de isolamento 1 Circuito 8-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | AMC1301DWVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo do amplificador: | Isolamento | Número de circuitos: | 1 |
|---|---|---|---|
| Produto de ganho de largura de banda: | 1 MHz | Atual - polarização entrada: | 60 µA |
| Tensão - offset entrado: | µV 50 | Corrente - Fornecimento: | 5,9mA |
| Atual - saída/canal: | 13mA | Tensão - período da fonte (minuto): | 3 V |
| Tensão - período da fonte (máximo): | 5,5 V | ||
Descrição de produto
AMC1301DWVR Amplificador de chip de circuito integrado de isolamento 1 Circuito 8-SOIC
Especificações de AMC1301DWVR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Linear | |
| Amplificadores | |
| Instrumentação, OP Amp, Amp tampão | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de amplificador | Isolamento |
| Número de circuitos | 1 |
| Tipo de saída | - |
| Taxa de deslocamento | - |
| Produto de ganho de largura de banda | 1 MHz |
| Corrente - Bias de entrada | 60 μA |
| Voltagem - compensação de entrada | 50 μV |
| Corrente - Fornecimento | 5.9 mA |
| Corrente - Saída / Canal | 13 mA |
| Voltagem - Distância de alimentação (min) | 3 V |
| Voltagem - Distância de alimentação (máximo) | 5.5 V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | AMC1301 |
Características doAMC1301DWVR
• Faixa de tensão de entrada de ± 250 mV otimizada para medições de corrente utilizando resistências de derivação
• Aumento fixo: 8,2 V/V
• Erros de corrente contínua baixos:
¢ Erro de desvio: ±0,2 mV (máximo)
¢ Deslocamento: ±3 μV/°C (máximo)
Erro de ganho: ±0,3% (máximo)
️ Drift de ganho: ±50 ppm/°C (máximo)
¢ Não linearidade: 0,03% (máximo)
• Função de 3,3 V no lado alto e baixo
• Características de diagnóstico a nível do sistema
• Certificações relacionadas com a segurança:
¥ 7070-VPK isolamento reforçado de acordo com a norma DIN EN IEC 60747-17 (VDE 0884-17)
️ isolamento 5000-VRMS durante 1 minuto por UL1577
• Especificações completas para a gama de temperaturas industriais alargada: ¥40°C a +125°C
Aplicações deAMC1301DWVR
• Detecção de corrente baseada em resistor de derivação em:
¢ Motor de tração
Inversores de frequência
Alimentação ininterrupta
Classificações ambientais e de exportação deAMC1301DWVR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.33.0001 |
