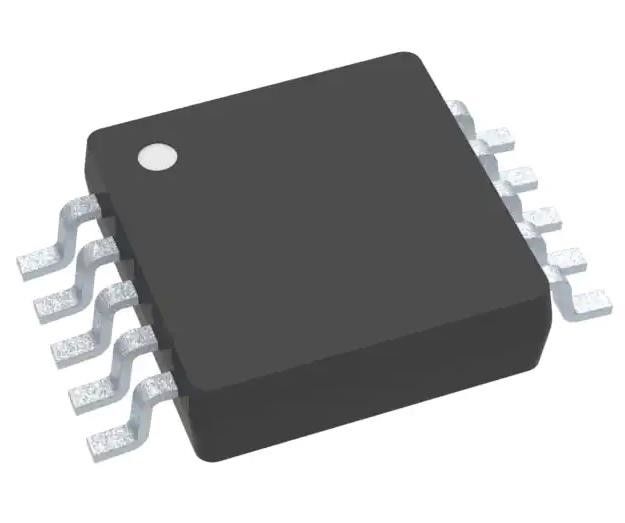

TS5A23157DGSR 2 Circuito Circuito Integrado Chip IC Switch 2:1 10Ohm 10-VSSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TS5A23157DGSR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Circuito do interruptor: | SPDT | Circuito Multiplexador/Desmultiplexador: | 2:01 |
|---|---|---|---|
| Número de circuitos: | 2 | Resistência do Em-estado (máxima): | 10Ohm |
| Harmonização do Canal-à-canal (Δ Ron): | 150mOhm | Tensão - fonte, única (V+): | 1,65V ~ 5,5V |
| Tempo do interruptor (tonelada, ricalhaço) (máximos): | 5.7ns, 3.8ns | -3db de largura de banda: | 220MHz |
| Injeção da carga: | 7pC | ||
Descrição de produto
TS5A23157DGSR 2 Circuito Circuito Integrado Chip IC Switch 2:1 10Ohm 10-VSSOP
Especificações de TS5A23157DGSR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Interface | |
| Comutadores analógicos, multiplexadores, desmultiplexadores | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Circuito de comutação | A SPDT |
| Circuito multiplexador/demultiplexador | 2:01 |
| Número de circuitos | 2 |
| Resistência no estado (máximo) | 10 Ohms |
| Aplicação de sistemas de correlação entre canais (ΔRon) | 150 mOhm |
| Voltagem - Fornecimento, único (V+) | 1.65V ~ 5.5V |
| Voltagem - Alimentação, dupla (V±) | - |
| Tempo de comutação (toneladas, toques) (máximo) | 5.7ns, 3.8ns |
| -3dB de largura de banda | 220 MHz |
| Injecção de carga | 7pC |
| Capacidade do canal (CS (desligado), CD (desligado)) | 5.5pF |
| Corrente - vazamento (IS(desligado)) (máximo) | 1 μA |
| Transmissão | -66 dB @ 10MHz |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 10-TFSOP, 10-MSOP (0,118", 3,00 mm de largura) |
| Pacote de dispositivos do fornecedor | 10-VSSOP |
| Número do produto de base | TS5A23157 |
Características doTS5A23157DGSR
• Baixa resistência ao estado ON (15 Ω a 125°C)
• Função a 125°C
• As entradas de controlo são tolerantes a 5 V
• Interrupção especificada antes da fabricação
• Injecção de baixa carga
• Excelente correspondência de resistência de ligação
• Baixa distorção harmônica total
• Função de alimentação única de 1,8 V a 5,5 V
• Desempenho de bloqueio superior a 100 mA por JESD 78, classe II
• Performance ESD testada por JESD 22
Modelo do corpo humano 2000-V (A114-B, classe II)
O modelo do dispositivo carregado de 1000 V (C101)
Aplicações deTS5A23157DGSR
• Circuitos de amostragem e retenção
• Equipamentos movidos a bateria
• Roteamento de sinais de áudio e vídeo
• Circuitos de comunicação
Classificações ambientais e de exportação deTS5A23157DGSR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
