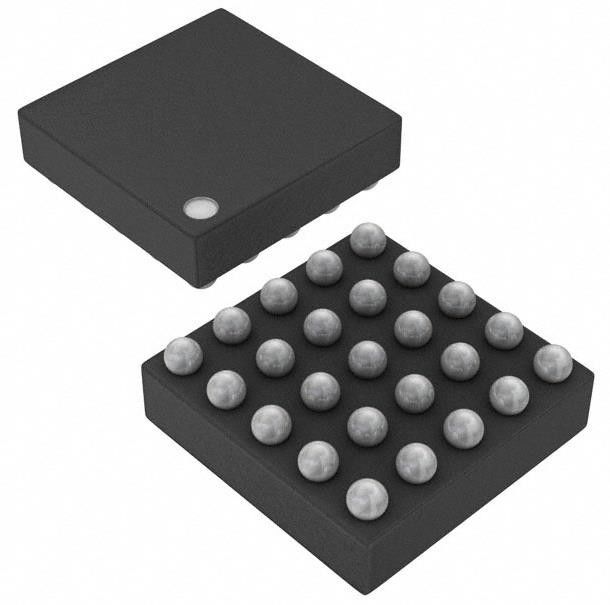

BQ25120AYFPR Carregador de circuito integrado Chip IC Íon de lítio/polímero 25-DSBGA
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | BQ25120AYFPR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Química da bateria: | Íon de Lítio/Polímero | Número de células: | 1 |
|---|---|---|---|
| Atual - Carregando: | Constante - Programável | Recursos programáveis: | Corrente |
| Proteção contra falhas: | Sobre-temperatura, sobre-voltagem, curto circuito | Corrente de Carga - Máx.: | 300 mA |
| Tensão do bloco da bateria: | 4.2V | Tensão - fonte (máxima): | 5.5V |
| Interface: | I2C | ||
Descrição de produto
BQ25120AYFPR Carregador de circuito integrado Chip IC Íon de lítio/polímero 25-DSBGA
Especificações de BQ25120AYFPR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Carregadores de baterias | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Química da bateria | Íon de lítio/polímero |
| Número de células | 1 |
| Corrente de carga | Constante - Programável |
| Características programáveis | Corrente |
| Proteção contra falhas | Temperatura, tensão, curto-circuito |
| Corrente de carga - Max | 300 mA |
| Voltagem da bateria | 4.2V |
| Voltagem - Fornecimento (máximo) | 5.5V |
| Interface | I2C |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 25-XFBGA, DSBGA |
| Pacote de dispositivos do fornecedor | 25-DSBGA |
| Número do produto de base | BQ25120 |
Características doBQ25120AYFPR
• Aumentar o tempo de funcionamento do sistema entre as cargas
Regulador Buck configurável de 300 mA (1.8 V por defeito)
- 700 nA (típico) IQ com o conversor Buck ativado (sem carga)
¢ Interruptor de carga configurável ou saída LDO de 100 mA (interruptor de carga por defeito)
¢ Corrente de carga de até 300 mA para carregamento rápido
- 0,5% Regulação precisa da tensão da bateria (configurável de 3,6 V a 4,65 V em etapas de 10 mV)
Corrente de terminação configurável até 500 μA
Monitor de bateria baseado em voltagem simples
• Solução altamente integrada com uma pequena pegada
¢ Pacote WCSP de 2,5 mm x 2,5 mm e 6 componentes externos para solução mínima
¢ Acordar e reiniciar com temporizadores ajustáveis
Gerenciamento do caminho de alimentação para alimentar o sistema e carregar a bateria
O Power Path Management permite <50 nA no modo de navegação Bateria de corrente quiescente para maior vida útil
O carregador de bateria funciona a partir de 3,4 V, 5,5 VIN (tolerante de 5,5 V OVP / 20 V)
Pins dedicados para limite de corrente de entrada, corrente de carga, corrente de terminação e saída de status
• Controle de comunicação I2C
Voltagem e corrente de carga
¢ Limite de cessação
Limite de corrente de entrada
¢ Limite VINDPM
Opções de temporizador
¢ Controle do interruptor de carga
¢ Controles de interrupções por falhas e estado
Regulação da tensão de saída do sistema
Regulação da tensão de saída LDO
Aplicações deBQ25120AYFPR
• Relógios inteligentes e outros dispositivos portáteis
• Acessórios de fitness
• Acessórios médicos de monitorização da saúde
• Brinquedos recarregáveis
Classificações ambientais e de exportação deBQ25120AYFPR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
