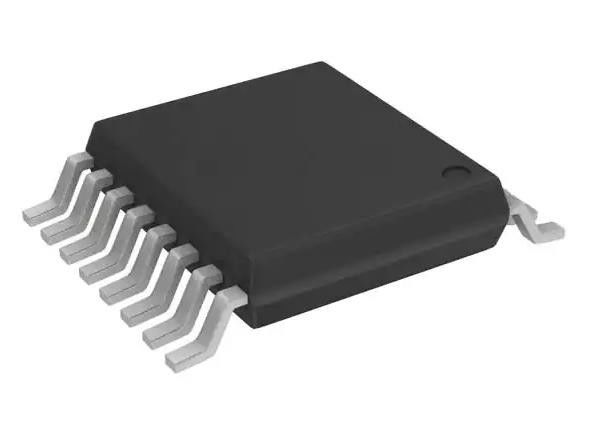

DS2762AE+025/T&R Circuito Integrado Chip Bateria Monitor IC Íon de Lítio 16-TSSOP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DS2762AE+025/T&R |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Função: | Monitor da bateria | Química da bateria: | Íons de lítio |
|---|---|---|---|
| Proteção contra falhas: | Sobre a corrente, sobre/sob a tensão, procura um caminho mais curto | Interface: | 1-Wire |
| Temperatura de funcionamento: | -20°C ~ 70°C (TA) | Tipo de montagem: | Montagem de superfície |
| Pacote de dispositivos do fornecedor: | 16-TSSOP | ||
Descrição de produto
DS2762AE+025/T&R Circuito Integrado Chip Bateria Monitor IC Íon de Lítio 16-TSSOP
Especificações de DS2762AE+025/T&R
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Gestão da bateria | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Obsoletos |
| Função | Monitor de bateria |
| Química da bateria | Íons de lítio |
| Número de células | - |
| Proteção contra falhas | Sobrecorrente, sobre/abaixo de tensão, curto-circuito |
| Interface | 1 fio |
| Temperatura de funcionamento | -20°C ~ 70°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-TSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-TSSOP |
| Número do produto de base | DS2762 |
Características doDS2762AE+025/T&R
Circuito de segurança Li+
- Protecção contra sobrevoltagem
- Protecção contra sobrecorrência/curto-circuito
- Protecção contra baixas tensões
Alerta ao host quando a corrente acumulada ou a temperatura excederem os limites selecionáveis pelo utilizador
0V Carga de recuperação da bateria
Disponível em duas configurações:
- Resistência interna de 25 m.
- Resistência externa de sentido selecionável pelo utilizador
Medição atual
- Medição bidirecional de 12 bits
- Configuração do resistor de sentido interno:
- 0,625 mA LSB e ±1,9A Intervalo dinâmico
- Configuração do resistor de sentido externo:
- 15,625 V LSB e ± 64 mV Distância dinâmica
Acumulação atual:
- Resistência de sentido interno: 0,25mAhr LSB
- Resistência de sentido externo: 6.25Vhr LSB
Medição da tensão com resolução de 4,88 mV
Medição da temperatura utilizando um sensor integrado com resolução de 0,125°C
Suporte às funcionalidades de gestão e controlo da energia do sistema
32 bytes de EEPROM bloqueável
16 bytes de SRAM de uso geral
Dallas 1-Wire®
- Interface com endereço de dispositivo único de 64 bits
Baixo consumo de energia:
- Corrente ativa: 60A tipo, 90A máximo
- Corrente de sono: 1A tipo, 2A máximo
Aplicações deDS2762AE+025/T&R
* PDAs
* Telefones celulares/smartphones
* Câmeras digitais
Classificações ambientais e de exportação deDS2762AE+025/T&R
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
