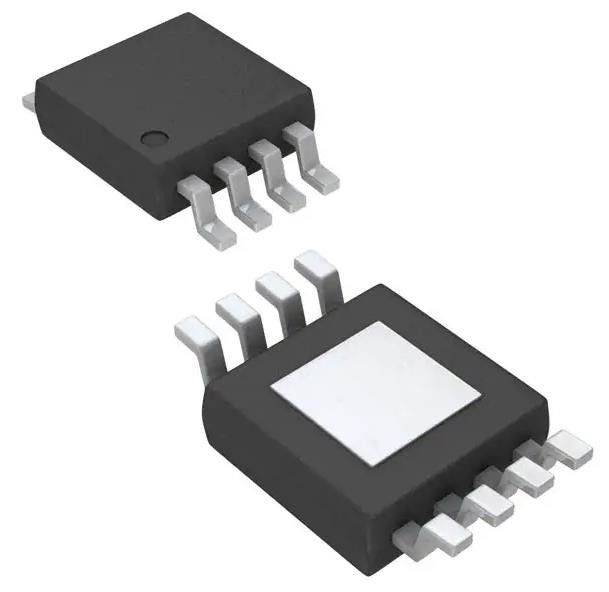

TPA2005D1DGNR Amplificador de circuito integrado IC de 1 canal (mono) classe D 8-HVSSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPA2005D1DGNR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo: | Classe D | Tipo de saída: | 1-Canal (Mono) |
|---|---|---|---|
| Max Output Power x canaliza @ a carga: | 1.45W x 1 @ 8Ohm | Voltagem - Fornecimento: | 2.5V ~ 5.5V |
| Características: | As entradas diferenciais, procuram um caminho mais curto e proteção térmica, parada programada | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
| Pacote de dispositivos do fornecedor: | 8-HVSSOP | ||
Descrição de produto
TPA2005D1DGNR Amplificador de circuito integrado IC de 1 canal (mono) classe D 8-HVSSOP
Especificações de TPA2005D1DGNR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Linear | |
| Amplificadores | |
| Amplificadores de áudio | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo | Classe D |
| Tipo de saída | 1 canal (mono) |
| Potência máxima de saída x canais @ carga | 1.45 W x 1 @ 8 Ohm |
| Voltagem - Fornecimento | 2.5V ~ 5.5V |
| Características | Entradas diferenciais, curto-circuito e protecção térmica, desligamento |
| Tipo de montagem | Montagem de superfície |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Pacote de dispositivos do fornecedor | 8-HVSSOP |
| Embalagem / Caixa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de largura) Pad exposto |
| Número do produto de base | TPA2005 |
Características doTPA2005D1DGNR
* 1,4 W em 8 Q de uma alimentação de 5 V a THD = 10% (tipo)
* Máxima duração da bateria e calor mínimo
- Eficiência com um alto-falante 8-Q:
- 84% a 400 mW
- 79% a 100 mW
- 2,8 mA Corrente quieta
- Corrente de desligamento 0,5-A
* Capaz de conduzir e
- 8-Q Speaker (2,5 V s Vop s 5,5 V) e um
- 4-Q Speaker (2,5 V s Vop s 4,2 V)
* Apenas três componentes externos
- Fase de saída PWM otimizada elimina o filtro de saída LCO
- Frequência de comutação de 250 kHz internamente gerada elimina condensador e resistor
- Melhoria do PSRR (-71 dB a 217 Hz) e da tensão de alimentação de largura (2,5 V a 5,5 V) Elimina a necessidade de um regulador de tensão
- Desian totalmente diferencial reduz a retificação RF e elimina condensador de bypass
- CMRR melhorado elimina dois capacitores de acoplamento de entrada
* Pacote de poupança de espaço
- 3 mm x 3 mm embalagem QFN (DRB)
- 2.5 mm x 2.5 mm MicroStar JuniorTM BGAPpackage (ZQY)
- 3 mm x 5 mm MSOP PowerPAD TM Pacote ((DGN)
* Use o TPA2006D1 para compatibilidade lógica de 1,8 V no pin de desligamento
Aplicações deTPA2005D1DGNR
Ideal para telemóveis sem fio ou celulares e PDAs
Classificações ambientais e de exportação deTPA2005D1DGNR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.33.0001 |
