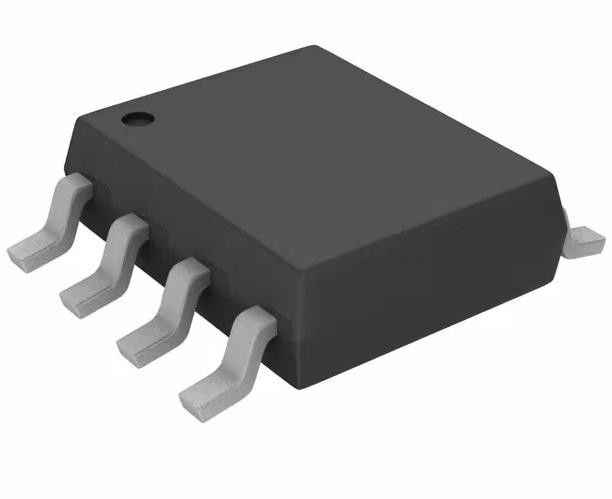

TC7W00FU Chip de circuito integrado de porta NAND IC 2 canal 8-SSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TC7W00FU |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de lógica: | NAND Gate | Número de circuitos: | 2 |
|---|---|---|---|
| Número de entradas: | 2 | Voltagem - Fornecimento: | 2V ~ 6V |
| Atual - quieto (máximo): | 1 µA | Atual - saída alta, baixo: | 5.2mA, 5.2mA |
| Nível entrado da lógica - ponto baixo: | 0,5V ~ 1,8V | Nível entrado da lógica - alto: | 1.5V ~ 4.2V |
| Max Propagation Delay @ V, Max CL: | 13ns @ 6V, 50pF | Temperatura de funcionamento: | -40°C ~ 85°C |
Descrição de produto
TC7W00FU Chip de circuito integrado de porta NAND IC 2 canal 8-SSOP
Especificações deTC7W00FU
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | Toshiba Semicondutores e Armazenamento |
| Série | TC7W |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de lógica | Portão NAND |
| Número de circuitos | 2 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Fornecimento | 2V ~ 6V |
| Corrente - Quiescente (máximo) | 1 μA |
| Corrente - Alta e baixa potência | 5.2mA, 5.2mA |
| Nível de lógica de entrada - baixo | 0.5V ~ 1.8V |
| Nível de lógica de entrada - elevado | 1.5V ~ 4.2V |
| Retardo máximo de propagação @ V, Max CL | 13ns @ 6V, 50pF |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-SSOP |
| Embalagem / Caixa | 8-TSSOP, 8-MSOP (0,110", 2,80 mm de largura) |
| Número do produto de base | 7W00 |
Características doTC7W00FU
• Alta velocidade: tpd = 6ns (tipicamente) a VCC = 5V
• Baixa dissipação de potência: ICC = 1μA (max) a Ta = 25°C
• Alta imunidade ao ruído: VNIH = VNIL = 28% VCC (min)
• Capacidade de saída: 10 cargas LSTTL
• Impedância de saída simétrica:
• Retardos de propagação equilibrados:
• Ampla gama de tensões de funcionamento: VCC = 2 a 6 V
Classificações ambientais e de exportação deTC7W00FU
| Atributo | Descrição |
| Estatuto da RoHS | Compatível com a RoHS |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
