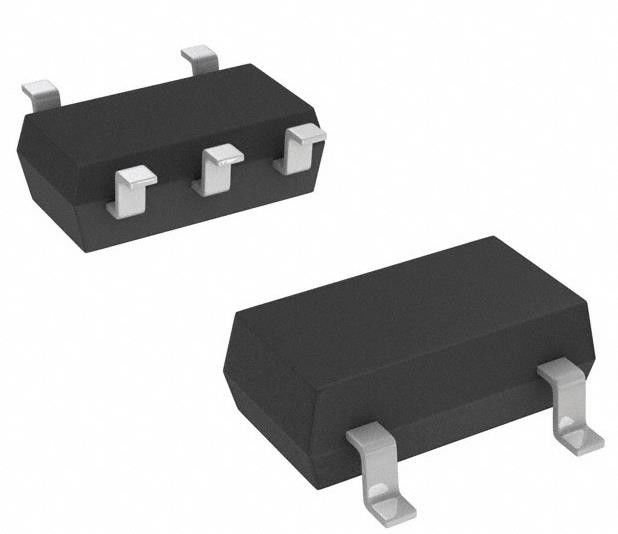

TC7S14FU circuito integrado chip Inverter IC 1 canal Schmitt gatilho 5-SSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TC7S14FU |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de lógica: | Inversor | Número de circuitos: | 1 |
|---|---|---|---|
| Número de entradas: | 1 | Características: | Schmitt Gatilho |
| Voltagem - Fornecimento: | 2V ~ 6V | Atual - quieto (máximo): | 1 µA |
| Atual - saída alta, baixo: | 2.6mA, 2.6mA | Nível entrado da lógica - ponto baixo: | 0.3V ~ 1.5V |
| Nível entrado da lógica - alto: | 1.5V ~ 4.2V | Max Propagation Delay @ V, Max CL: | 17ns @ 6V, 50pF |
Descrição de produto
TC7S14FU circuito integrado chip Inverter IC 1 canal Schmitt gatilho 5-SSOP
Especificações deTC7S14FU
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | Toshiba Semicondutores e Armazenamento |
| Série | TC7S |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de lógica | Inversor |
| Número de circuitos | 1 |
| Número de entradas | 1 |
| Características | Schmitt Trigger |
| Voltagem - Fornecimento | 2V ~ 6V |
| Corrente - Quiescente (máximo) | 1 μA |
| Corrente - Alta e baixa potência | 20,6 mA, 2,6 mA |
| Nível de lógica de entrada - baixo | 0.3V ~ 1.5V |
| Nível de lógica de entrada - elevado | 1.5V ~ 4.2V |
| Retardo máximo de propagação @ V, Max CL | 17ns @ 6V, 50pF |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 5-SSOP |
| Embalagem / Caixa | 5-TSSOP, SC-70-5, SOT-353 |
| Número do produto de base | 7S14 |
Características doTC7S14FU
• Alta velocidade: tpd = 11 ns (normal) a VCC = 5 V
• Baixa dissipação de potência: ICC = 1 μA (max) a Ta = 25°C
• Alta imunidade ao ruído: VH = 1,1 V a VCC = 5 V
• Capacidade de unidade de saída: 5 cargas LSTTL
• Impedância de saída simétrica:
• Delas de propagação equilibrados: tpLH ∼− tpHL
• Ampla gama de tensões de funcionamento: VCC (opr) = 2 a 6 V
Aplicações deTC7S14FU
O TC7S14 é um inversor Schmitt C2MOS de alta velocidade fabricado com tecnologia C2MOS de porta de silício.
Classificações ambientais e de exportação deTC7S14FU
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
