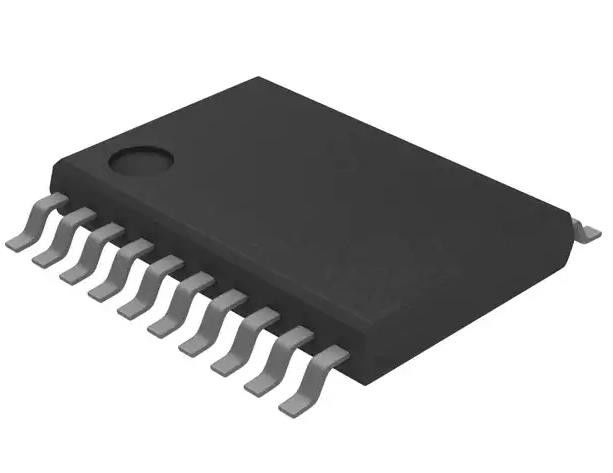

TC74VHCT245AFT Transceptor não inversor 1 elemento 8 bits por elemento 3-estado
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TC74VHCT245AFT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de lógica: | Transceptor, Não-invertendo | Número de elementos: | 1 |
|---|---|---|---|
| Número de bits por elemento: | 8 | Tipo de saída: | 3-estado |
| Atual - saída alta, baixo: | 8mA, 8mA | Voltagem - Fornecimento: | 4.5V ~ 5.5V |
| Temperatura de funcionamento: | -40°C ~ 85°C (TA) | Pacote de dispositivos do fornecedor: | 20-TSSOP |
Descrição de produto
TC74VHCT245AFT Transceptor não inversor 1 elemento 8 bits por elemento 3-estado
Especificações deTC74VHCT245AFT
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Buffers, drivers, receptores, transceptores | |
| Mfr | Toshiba Semicondutores e Armazenamento |
| Série | TC74VHCT |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Obsoletos |
| Tipo de lógica | Transmissor, não inversor |
| Número de elementos | 1 |
| Número de bits por elemento | 8 |
| Tipo de entrada | - |
| Tipo de saída | 3-Estado |
| Corrente - Alta e baixa potência | 8mA, 8mA |
| Voltagem - Fornecimento | 4.5V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 20-TSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 20-TSSOP |
| Número do produto de base | 74VHCT245 |
Características doTC74VHCT245AFT
• Alta velocidade: tpd = 4,9 ns (normal) a VCC = 5 V
• Baixa dissipação de potência: ICC = 4 μA (máximo) a Ta = 25°C
• Compatível com saídas TTL: VIL = 0,8 V (máximo) VIH = 2,0 V (min)
• Proteção contra queda de energia em todas as entradas e saídas
• Retardos de propagação equilibrados: tpLH
− TPHL
• Baixo ruído: VOLP = 1,6 V (máximo)
• Pin e função compatíveis com a série 74 (74AC/HC/F/ALS/LS etc.) tipo 245.
Aplicações deTC74VHCT245AFT
O TC74VHCT245A é um avançado transmissor de ônibus CMOS OCTAL de alta velocidade fabricado com tecnologia C2MOS de porta de silício.Alcança a operação de alta velocidade semelhante ao equivalente Bipolar Schottky TTL, mantendo a baixa dissipação de energia CMOS.
Classificações ambientais e de exportação deTC74VHCT245AFT
| Atributo | Descrição |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
