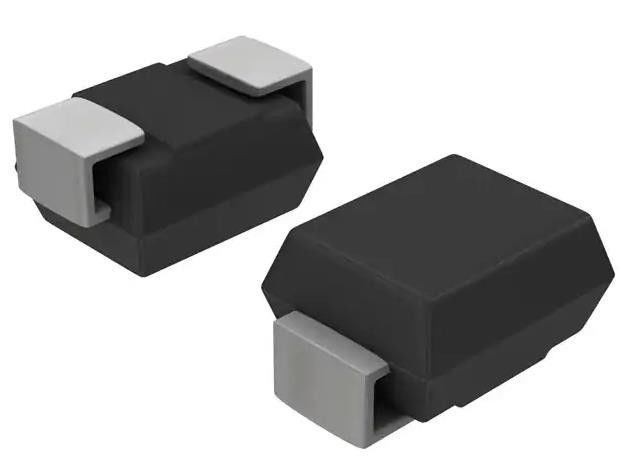

SZ1SMB26AT3G 42.1V Grampos 14.2A Ipp Tvs Diodo de superfície montado SMB
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SZ1SMB26AT3G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo: | zener | Canais unidirecionais: | 1 |
|---|---|---|---|
| Tensão - Isolamento Reverso (Típico): | 26V | Tensão - Quebra (Min): | 28.9V |
| Tensão - apertando (máximo) @ a IPP: | 42,1 V | Corrente - Pico de Pulso (10/1000µs): | 14.2A |
| Potência - Pico de Pulso: | 600W | Aplicações: | Automóveis |
| Frequência da capacidade @: | 630 pF @ 1MHz | Temperatura de funcionamento: | -65°C ~ 150°C (TJ) |
Descrição de produto
SZ1SMB26AT3G 42.1V Grampos 14.2A Ipp Tvs Diodo de superfície montado SMB
Especificações deSZ1SMB26AT3G
| TÍPO | Descrição |
| Categoria | Proteção de circuitos |
| Supressores de tensão transitória (TVS) | |
| Diodos TVS | |
| Mfr | Littelfuse Inc. |
| Série | Automóveis, AEC-Q101 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo | Zener |
| Canais unidirecionais | 1 |
| Voltagem - Paragem em reverso (tipo) | 26 V |
| Voltagem - ruptura (min) | 28.9V |
| Voltagem - Prensagem (máximo) @ Ipp | 42.1V |
| Corrente - Pico de pulso (10/1000μs) | 14.2A |
| Potência - Pulsão máxima | 600 W |
| Proteção da linha de alimentação | - Não, não. |
| Aplicações | Automóveis |
| Capacidade @ Frequência | 630 pF @ 1MHz |
| Temperatura de funcionamento | -65°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | DO-214AA, SMB |
| Pacote de dispositivos do fornecedor | PME |
| Número do produto de base | 1 PME |
Características doSZ1SMB26AT3G
■ Supressores de sobrevoltagem transitória Zener
■ Faixa de tensão inversa de pico de trabalho − 5,0 V a 170 V para unidireccional e 10 V a 75 V para bidireccional
■ Intervalo de tensão de ruptura de avalanche padrão
-6,4 V a 209 V para unidireccional, 11,1 V a 92,07 V para bidireccional
■ Potência máxima − 600 W @ 1,0 ms
■ Classificação ESD de classe 3 (> 16 kV) por modelo do corpo humano
■ Tensão máxima da pinça @ corrente de pulso de pico
■ Baixa fuga < 5,0 μA acima de 10 V
■ Destinado à protecção UL 497B
■ Tempo de resposta Normalmente < 1,0 ns
■ livre de Pb significa que a interligação de nível 2 é livre de Pb e o material de acabamento terminal é estanho (IPC/JEDEC J-STD609A.01)
■ Prefixo SZ para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC-Q101 Qualificado e com capacidade PPAP
Aplicações deSZ1SMB26AT3G
A série SZ1SMB é projetada para proteger componentes sensíveis à tensão de transientes de alta tensão e alta energia.
Classificações ambientais e de exportação deSZ1SMB26AT3G
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.10.0080 |
