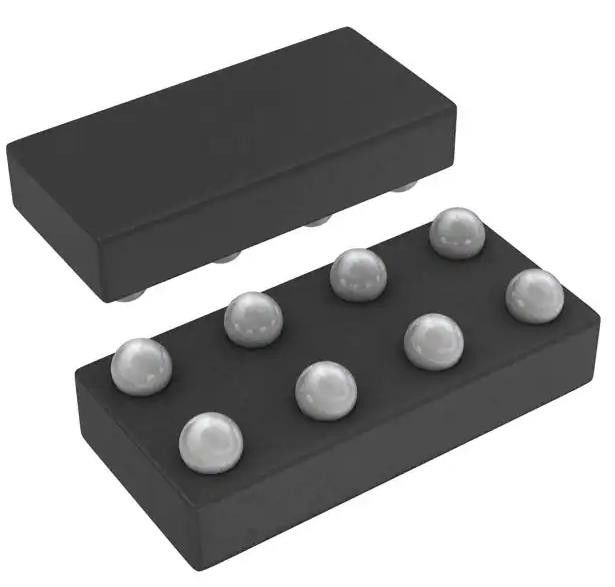

SN74LVC2G08YZPR E Chipe de Portão de Circuito Integrado IC 2 Canal 8-DSBGA (1.9x0.9)
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN74LVC2G08YZPR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de lógica: | E porta | Número de circuitos: | 2 |
|---|---|---|---|
| Número de entradas: | 2 | Voltagem - Fornecimento: | 1,65V ~ 5,5V |
| Atual - quieto (máximo): | µA 10 | Atual - saída alta, baixo: | 32mA, 32mA |
| Max Propagation Delay @ V, Max CL: | 3.8ns @ 5V, 50pF | Nível entrado da lógica - ponto baixo: | 0.7V ~ 0.8V |
| Nível entrado da lógica - alto: | 1.7V ~ 2V | Temperatura de funcionamento: | -40°C ~ 85°C |
Descrição de produto
SN74LVC2G08YZPR E Chipe de Portão de Circuito Integrado IC 2 Canal 8-DSBGA (1.9x0.9)
Especificações deSN74LVC2G08YZPR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | Texas Instruments |
| Série | 74LVC |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de lógica | E Portão |
| Número de circuitos | 2 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Fornecimento | 1.65V ~ 5.5V |
| Corrente - Quiescente (máximo) | 10 μA |
| Corrente - Alta e baixa potência | 32mA, 32mA |
| Nível de lógica de entrada - baixo | 0.7V ~ 0.8V |
| Nível de lógica de entrada - elevado | 1.7V ~ 2V |
| Retardo máximo de propagação @ V, Max CL | 3.8ns @ 5V, 50pF |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-DSBGA (1.9x0.9) |
| Embalagem / Caixa | 8-XFBGA, DSBGA |
| Número do produto de base | 74LVC2G08 |
Características doSN74LVC2G08YZPR
* Disponível nos pacotes Texas Instruments NanoStartm e NanoFree Tw
* Suporta operação Vcc de 5 V
* Entradas aceitam tensões de 5,5 V
* Força máxima de 4,7 ns a 3,3 V
* Baixo consumo de energia, 10 pA máximo Icc
* + 24 mA Motor de saída a 3,3 V
* VolP típico (Bounce Ground Output) < 0,8 V em Vcc = 3,3 V, TA = 25'C
* Vov típico (Output Vo Undershoot) > 2 V a Vcc = 3,3 V, TA = 25C
* loff Suporta inserção em tempo real, modo de apagão parcial e proteção de marcha atrás
* Pode ser utilizado como um tradutor para baixo para traduzir entradas de um máximo de 5,5 V até o nível Vcc
* Desempenho de bloqueio superior a 100 mA PerJESD 78, classe I
* Proteção da DSE excede a DSE 22
- Modelo do corpo humano 2000-V (A114-A)
- Modelo de dispositivo carregado de 1000 V (C101)
Aplicações deSN74LVC2G08YZPR
• Telefones IP: com e sem fio
• Rede óptica: EPON e vídeo por fibra
• Backhaul de microondas ponto a ponto
• Potência: Telecom DC/DC Modulo: Análogo
• Potência: Telecom DC/DC Modulo: Digital
• Caixa de Troca Privada (PBX)
• Shelter de Telecomunicações: Unidade de Distribuição de Energia (PDU)
• Analisadores e geradores de sinal vetorial
• Testadores de comunicações sem fio
• Repetidores sem fio
• Modem xDSL/DSLAM
Classificações ambientais e de exportação deSN74LVC2G08YZPR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
