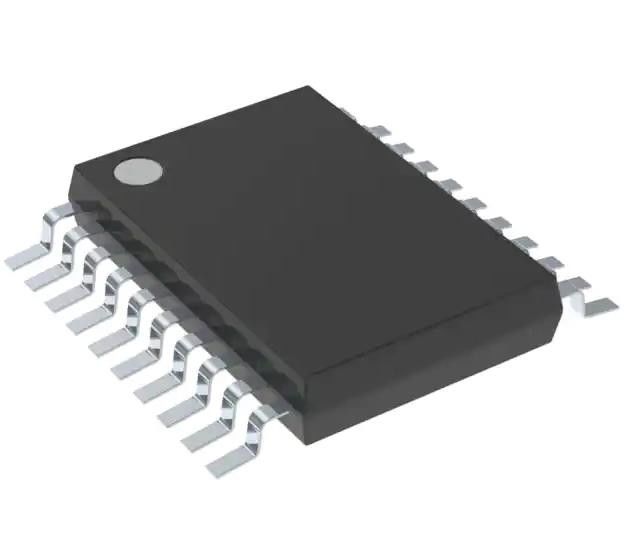

SN74ABT245BNSR IC transceptor não inversor 1 elemento 8 bits por elemento 3-estado
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN74ABT245BNSR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de lógica: | Transceptor, Não-invertendo | Número de elementos: | 1 |
|---|---|---|---|
| Número de bits por elemento: | 8 | Tipo de saída: | 3-estado |
| Atual - saída alta, baixo: | 32mA, 64mA | Voltagem - Fornecimento: | 4.5V ~ 5.5V |
| Temperatura de funcionamento: | -40°C ~ 85°C (TA) | Pacote de dispositivos do fornecedor: | 20-SO |
Descrição de produto
SN74ABT245BNSR IC transceptor não inversor 1 elemento 8 bits por elemento 3-estado
Especificações deSN74ABT245BNSR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Buffers, drivers, receptores, transceptores | |
| Mfr | Texas Instruments |
| Série | 74ABT |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de lógica | Transmissor, não inversor |
| Número de elementos | 1 |
| Número de bits por elemento | 8 |
| Tipo de entrada | - |
| Tipo de saída | 3-Estado |
| Corrente - Alta e baixa potência | 32mA, 64mA |
| Voltagem - Fornecimento | 4.5V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 20-SOIC (0,209", 5,30 mm de largura) |
| Pacote de dispositivos do fornecedor | 20-SO |
| Número do produto de base | 74ABT245 |
Características doSN74ABT245BNSR
* VOLP (Output Ground Bounce) típico < 1 V a VCC = 5 V, TA = 25°C
* Desligar e ligar 3 estados de suporte inserção quente
* Saídas de alta potência (−32 mA IOH, 64 mA IOL)
* Desempenho de bloqueio superior a 500 mA por JEDEC Standard JESD 17
* Proteção da DSE excede a DSE 22
− Modelo do corpo humano 2000-V (A114-A)
- Modelo de máquina de 200 V (A115-A)
Aplicações deSN74ABT245BNSR
Estes transceptores de bus octal são projetados para comunicação assíncrona entre os buses de dados. Os dispositivos transmitem dados do bus A para o bus B ou do bus B para o bus A,Dependendo do nível lógico na entrada de controlo de direcção (DIR)A entrada com saída habilitada (OE) pode ser usada para desativar o dispositivo para que os ônibus sejam efetivamente isolados.
Classificações ambientais e de exportação deSN74ABT245BNSR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
