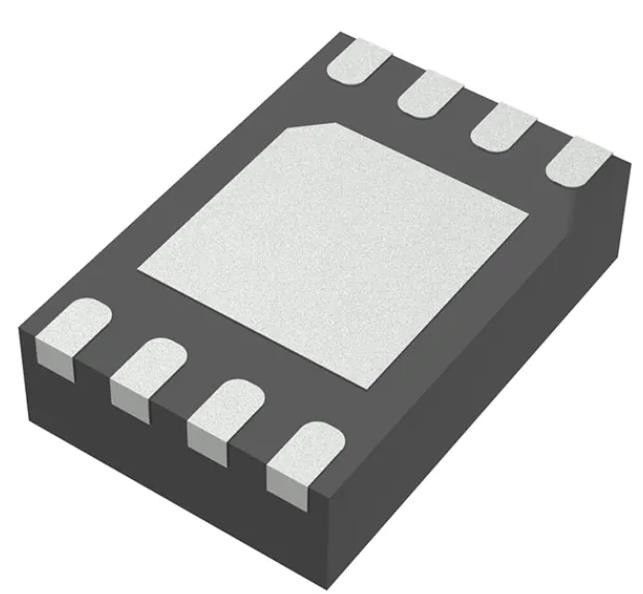

MP3305DD-LF-Z LED Driver IC 1 Saída DC DC Regulador PWM Dimming 1.33A 8-QFN
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MP3305DD-LF-Z |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo: | Regulador da C.C. da C.C. | Topologia: | Elevador (impulso) |
|---|---|---|---|
| Interruptores internos: | - Sim, sim. | Número de saídas: | 1 |
| Tensão - Fornecimento (Min): | 2,5 V | Tensão - fonte (máxima): | 6V |
| Tensão - saída: | 36 V | Atual - saída/canal: | 1.33A (interruptor) |
Descrição de produto
MP3305DD-LF-Z LED Driver IC 1 Saída DC DC Regulador PWM Dimming 1.33A 8-QFN
Especificações deMP3305DD-LF-Z LED
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Condutores de LED | |
| Mfr | Monolithic Power Systems Inc. |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Tipo | Regulador de CC DC |
| Topologia | Step-Up (Reforço) |
| Interruptores internos | - Sim, sim. |
| Número de saídas | 1 |
| Voltagem - Fornecimento (min) | 2.5V |
| Voltagem - Fornecimento (máximo) | 6V |
| Voltagem - Saída | 36 V |
| Corrente - Saída / Canal | 1.33A (interruptor) |
| Frequência | 2.2MHz |
| Dimming | PWM |
| Aplicações | Iluminação de fundo |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 8-TFDFN Exposto |
| Pacote de dispositivos do fornecedor | 8 - QFN (2x3) |
| Número do produto de base | MP3305 |
Características doMP3305DD-LF-Z LED
• MOSFET de potência interna
• Dispõe de até 10 LEDs de série branca
• Até 88% de eficiência
• Frequência de atenuação PWM de 250 Hz a 50 kHz
• Frequência de comutação fixa de 2,2 MHz
• Limite de desligamento de carga aberta ajustável (OVP)
• Baixa tensão de retorno de 200 mV
• UVLO, desligamento térmico
• Limite de corrente interna 1.3A
• Disponível em embalagem 2 mm x 3 mm QFN8
Aplicações deMP3305DD-LF-Z LED
• Painéis LCD
• Quadros de imagem digitais
• Computadores portáteis e PDAs
• Câmeras digitais
• Pequenos monitores LCD
Classificações ambientais e de exportação deMP3305DD-LF-Z LED
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
