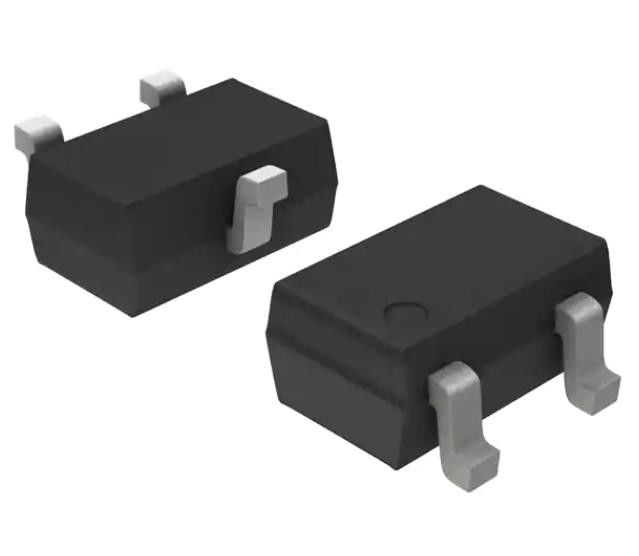

MMBZ27VCWT1G 38V Grampos 1A Ipp Tvs Diodo de superfície montado SC-70-3 (SOT323)
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MMBZ27VCWT1G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo: | zener | zener: | 2 |
|---|---|---|---|
| Tensão - Isolamento Reverso (Típico): | 22V | Tensão - Quebra (Min): | 25.65V |
| Tensão - apertando (máximo) @ a IPP: | 38V | Corrente - Pico de Pulso (10/1000µs): | 1A |
| Proteção de linha elétrica: | - Não, não. | Aplicações: | Propósito geral |
Descrição de produto
MMBZ27VCWT1G 38V Grampos 1A Ipp Tvs Diodo de superfície montado SC-70-3 (SOT323)
Especificações deMMBZ27VCWT1G
| TÍPO | Descrição |
| Categoria | Proteção de circuitos |
| Supressores de tensão transitória (TVS) | |
| Diodos TVS | |
| Mfr | semi- |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo | Zener |
| Canais unidirecionais | 2 |
| Voltagem - Paragem em reverso (tipo) | 22 V |
| Voltagem - ruptura (min) | 25.65V |
| Voltagem - Prensagem (máximo) @ Ipp | 38 V |
| Corrente - Pico de pulso (10/1000μs) | 1A |
| Potência - Pulsão máxima | - |
| Proteção da linha de alimentação | - Não, não. |
| Aplicações | Propósito geral |
| Capacidade @ Frequência | - |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | SC-70, SOT-323 |
| Pacote de dispositivos do fornecedor | SC-70-3 (SOT323) |
| Número do produto de base | MMBZ27 |
Características doMMBZ27VCWT1G
• O pacote SC-70 permite duas configurações unidirecionais separadas ou uma configuração bidirecional única
• Faixa de tensão inversa de pico de funcionamento − 22 V
• Tensão de ruptura Zener padrão − 27 V
• Potência máxima − 40 W @ 1,0 ms (Bidireccional), por forma de onda da Figura 4
• Classificação ESD de classe N (acima de 16 kV) por modelo do corpo humano
• Baixo vazamento < 100 nA
• Classificação de inflamabilidade: UL 94 V−O
• Prefixo SZ para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC-Q101 Qualificado e com capacidade PPAP
• Estes Dispositivos são livres de Pb−, de Halógenos/BFR e estão em conformidade com a RoHS
Aplicações deMMBZ27VCWT1G
Esses diodos duplos monolíticos de silício zener são concebidos para aplicações que exijam uma capacidade de protecção contra sobrevoltagem transitória.
Classificações ambientais e de exportação deMMBZ27VCWT1G
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.10.0080 |
