MC74LCX125DG Buffer Não Inverter 4 Elementos 1 Bit por Elementos 3 estados de saída
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MC74LCX125DG |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de lógica: | Proteja, Não-invertendo | Número de elementos: | 4 |
|---|---|---|---|
| Número de bits por elemento: | 1 | Tipo de entrada: | - |
| Tipo de saída: | 3-estado | Atual - saída alta, baixo: | 24mA, 24mA |
| Voltagem - Fornecimento: | 2 V ~ 3,6 V | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
Descrição de produto
MC74LCX125DG Buffer Não Inverter 4 Elementos 1 Bit por Elementos 3 estados de saída
Especificações deMC74LCX125DG
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Buffers, drivers, receptores, transceptores | |
| Mfr | semi- |
| Série | 74LCX |
| Pacote | Tubos |
| Estatuto do produto | Atividade |
| Tipo de lógica | Capacitador de transmissão |
| Número de elementos | 4 |
| Número de bits por elemento | 1 |
| Tipo de entrada | - |
| Tipo de saída | 3-Estado |
| Corrente - Alta e baixa potência | 24mA, 24mA |
| Voltagem - Fornecimento | 2 V ~ 3,6 V |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |

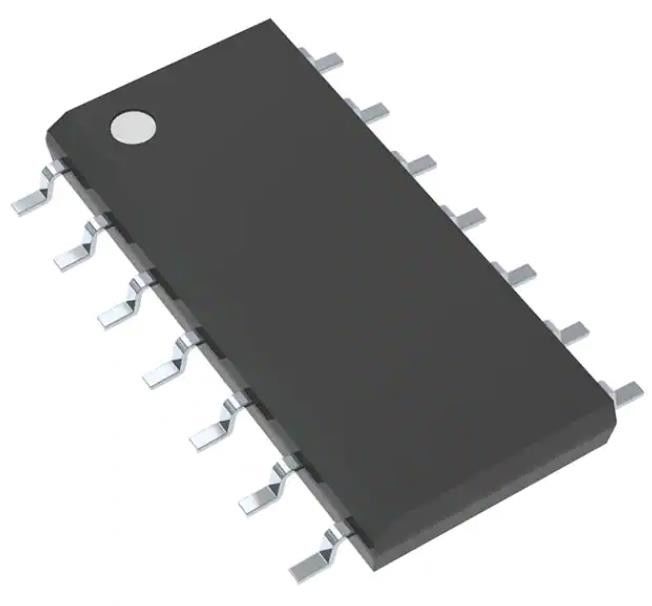

| Embalagem / Caixa | 14-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 14-SOIC |
| Número do produto de base | 74LCX125 |
Características doMC74LCX125DG
* Projetado para operação VCC de 2,3 a 3,6 V
* 5,0 V Tolerante − Capacidade de interface com lógica TTL de 5,0 V
* Suporta inserção e retirada ao vivo
* A especificação IOFF garante uma alta impedância quando VCC = 0 V
* Compatível com LVTTL
* Compatível com LVCMOS
* 24 mA Capacidade de saída equilibrada do sumidouro e da fonte
* Corrente de alimentação estática próxima de zero em todos os três estados lógicos (10 A) reduz substancialmente os requisitos de energia do sistema
* Desempenho de bloqueio superior a 500 mA
* Desempenho ESD: Modelo do corpo humano > 2000 V Modelo da máquina > 200 V
* Prefixo NLV para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC-Q100 Qualificado e com capacidade PPAP
* Estes dispositivos são livres de Pb- e de Halógenos/BFR e são compatíveis com a RoHS
Aplicações deMC74LCX125DG
O MC74LCX125 é um buffer quad não inversor de alto desempenho que opera a partir de uma fonte de 2,3 a 3,6 V.
Classificações ambientais e de exportação deMC74LCX125DG
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
