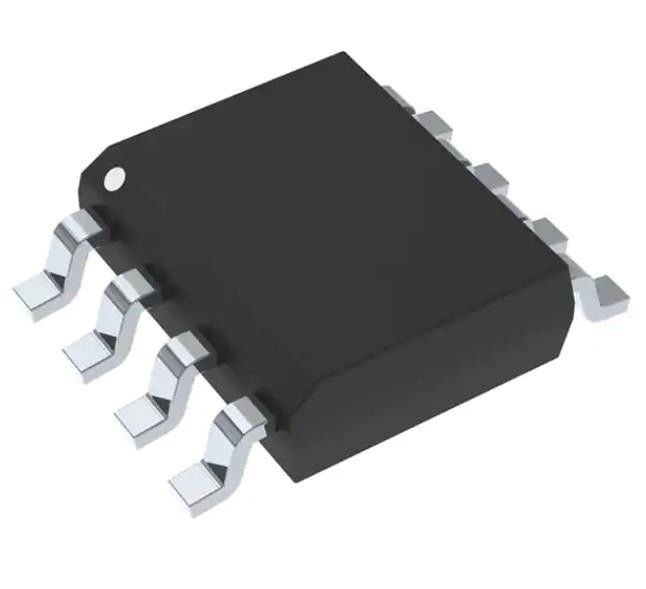

MC33272ADR2G Chip de circuito integrado Amplificador de propósito geral 2 Circuito 8-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MC33272ADR2G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo do amplificador: | Propósito geral | Propósito geral: | 2 |
|---|---|---|---|
| Tipo de saída: | - | Produto da largura de banda do ganho: | 24 megahertz |
| Taxa de giro: | 10V/µs | Tensão - offset entrado: | µV 100 |
| Atual - polarização entrada: | nA 300 | Atual - fonte: | 2,15mA (x2 Canais) |
Descrição de produto
MC33272ADR2G Chip de circuito integrado Amplificador de propósito geral 2 Circuito 8-SOIC
Especificações deMC33272ADR2G
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Linear | |
| Amplificadores | |
| Instrumentação, OP Amp, Amp tampão | |
| Mfr | semi- |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de amplificador | Propósito geral |
| Número de circuitos | 2 |
| Tipo de saída | - |
| Taxa de deslocamento | 10 V/μs |
| Produto de ganho de largura de banda | 24 MHz |
| Corrente - Bias de entrada | 300 nA |
| Voltagem - compensação de entrada | 100 μV |
| Corrente - Fornecimento | 2.15 mA (x2 canais) |
| Corrente - Saída / Canal | 37 mA |
| Voltagem - Distância de alimentação (min) | 3 V |
| Voltagem - Distância de alimentação (máximo) | 36 V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | MC33272 |
Características doMC33272ADR2G
• Voltagem de entrada de desvio reduzida para 100 V (tipo)
• Corrente de desvio de entrada baixa: 300 nA
• Corrente de desvio de entrada baixa: 3,0 nA
• Alta resistência de entrada: 16 M
• Barulho baixo: 18 nV/ √ Hz @ 1,0 kHz
• Produto de largura de banda de ganho elevado: 24 MHz @ 100 kHz
• Alta velocidade de rolagem: 10 V/s
• Largura de banda de potência: 160 kHz
• Excelente estabilidade de frequência
• Aumento de unidade estável: carga de capacidade até 500 pF
• Grande oscilação de tensão de saída: +14,1 V/-14,6 V
• Baixa distorção harmónica total: 0,003%
• Corrente de descarga de alimentação: 2,15 mA por amplificador
• Função de alimentação única ou dividida: +3,0 V a +36 V ou ±1,5 V a ±18 V
• Diodos ESD proporcionam proteção adicional às entradas
• Prefixo NCV para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC-Q100 Qualificado e com capacidade PPAP
• Disponíveis pacotes livres de Pb
Aplicações deMC33272ADR2G
A série MC33272/74 de amplificadores operacionais monolíticos são de qualidade fabricados com conceitos inovadores de design bipolar.
Classificações ambientais e de exportação deMC33272ADR2G
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.33.0001 |
