LT3014ES5#TRPBF Regulador de tensão linear IC ajustável positivo 1 saída 20mA
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LT3014ES5#TRPBF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Voltagem - Entrada (máximo): | 80V | Número de reguladores: | 1 |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 1,22V | Voltagem - Saída (máximo): | 60 V |
| Desligamento da tensão (máximo): | 0.57V @ 20mA | Corrente - Saída: | 20 mA |
| Corrente - Quiescente (Iq): | µA 20 | Corrente - Fornecimento (máximo): | 1 miliampère |
| Realçar: | LT3014ES5#TRPBF,LT3014ES5#TRPBF IC do regulador de tensão linear |
||
Descrição de produto
LT3014ES5#TRPBF Regulador de tensão linear IC ajustável positivo 1 saída 20mA
Especificações de LT3014ES5#TRPBF
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Configuração de saída | Positivo |
| Tipo de saída | Ajustável |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 80 V |
| Voltagem - saída (min/fixa) | 1.22V |
| Voltagem - Saída (máximo) | 60 V |
| Desligamento da tensão (máximo) | 0.57V @ 20mA |
| Corrente - Saída | 20 mA |
| Corrente - Quiescente (Iq) | 20 μA |
| Corrente - Fornecimento (máximo) | 1 mA |
| PSRR | 70 dB (120 Hz) |
| Características de controlo | Ativar |
| Características de protecção | Sobre corrente, sobre temperatura, polaridade inversa |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |

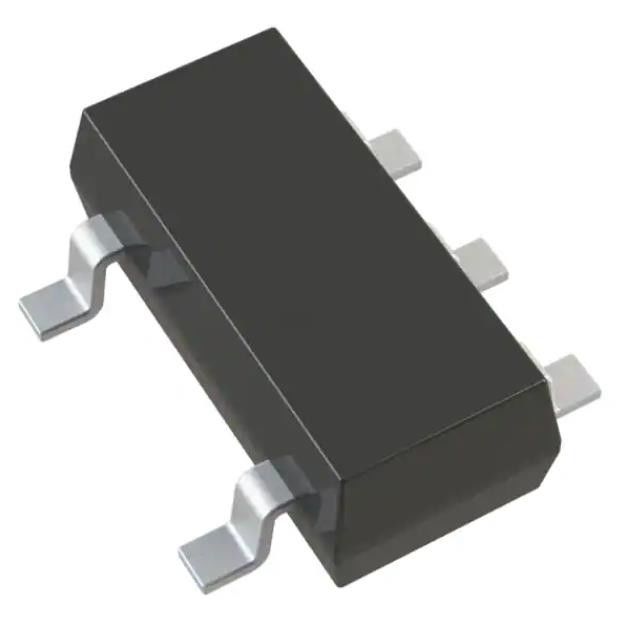

| Embalagem / Caixa | SOT-23-5 fino, TSOT-23-5 |
| Pacote de dispositivos do fornecedor | TSOT-23-5 |
| Número do produto de base | LT3014 |
Características doLT3014ES5#TRPBF
* Ampla gama de tensão de entrada: 3V a 80V
* Corrente quiescente baixa: 7μA
* Baixa tensão de saída: 350mV
* Corrente de saída: 20 mA
* LT3014HV sobrevive a transições de 100V (2ms)
* Não são necessários diodos de proteção
* Saída ajustável de 1,22V a 60V
* 1μA Corrente quiescente em desligamento
* Estável com um condensador de saída de 0,47μF
* Estável com condensadores de alumínio, tântalo ou cerâmica
* Proteção de bateria reversa
* Não há fluxo de corrente reversa da saída
* Limitador térmico ■ Disponível em pacotes ThinSOTTM de 5 e DFN de 8 chumbo
Aplicações deLT3014ES5#TRPBF
* Reguladores de baixa corrente e alta tensão
* Regulador para sistemas a bateria
* Aplicações de telecomunicações
* Aplicações automotivas
Classificações ambientais e de exportação deLT3014ES5#TRPBF
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
