LT1763IDE-3.3#TRPBF Regulador de tensão linear IC positivo fixo 1 saída 500mA
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LT1763IDE-3.3#TRPBF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de saída: | Fixado | Número de reguladores: | 1 |
|---|---|---|---|
| Voltagem - Entrada (máximo): | 20 V | Voltagem - saída (min/fixa): | 3.3V |
| Desligamento da tensão (máximo): | 0,45V @ 500mA | Corrente - Saída: | 500mA |
| PSRR: | 65dB (120Hz) | Temperatura de funcionamento: | -40°C ~ 125°C |
| Realçar: | LT1763IDE-3.3#TRPBF,LT1763IDE-3.3#TRPBF IC do regulador de tensão |
||
Descrição de produto
LT1763IDE-3.3#TRPBF Regulador de tensão linear IC positivo fixo 1 saída 500mA
Especificações deLT1763IDE-3.3#TRPBF
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Configuração de saída | Positivo |
| Tipo de saída | Fixado |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 20 V |
| Voltagem - saída (min/fixa) | 3.3V |
| Voltagem - Saída (máximo) | - |
| Desligamento da tensão (máximo) | 0.45V @ 500mA |
| Corrente - Saída | 500 mA |
| PSRR | 65 dB (120 Hz) |
| Características de controlo | Ativar |
| Características de protecção | Sobre corrente, sobre temperatura, polaridade inversa |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |

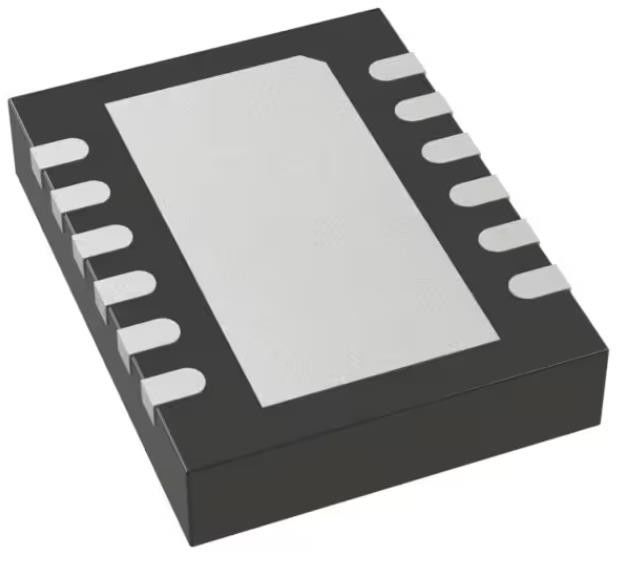

| Embalagem / Caixa | Pad 12-WFDFN Exposto |
| Pacote de dispositivos do fornecedor | 12-DFN (4x3) |
| Número do produto de base | LT1763 |
Características doLT1763IDE-3.3#TRPBF
* Ruído baixo: 20μVRMS (10Hz a 100kHz)
* Corrente de saída: 500 mA
* Corrente quiescente baixa: 30μA
* Ampla gama de tensão de entrada: 1,8 V a 20 V
* Baixa tensão de saída: 300mV
* Corrente de desligamento muito baixa: < 1μA
* Não são necessários diodos de proteção
* Tensões de saída fixas: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V, 5 V
* Saída ajustável de 1,22V a 20V
* Estável com condensador de saída de 3,3 μF
* Estável com condensadores de alumínio, tântalo ou cerâmica
* Proteção da bateria inversa
* Não há corrente inversa
* Protegido contra sobrecorrentes e sobre-temperaturas
* Pacotes DFN de 8 e 12 (de 4 mm × 3 mm)
Aplicações deLT1763IDE-3.3#TRPBF
* Telefones celulares
* Sistemas a bateria
* Sistemas de instrumentação sensíveis ao ruído
Classificações ambientais e de exportação deLT1763IDE-3.3#TRPBF
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
