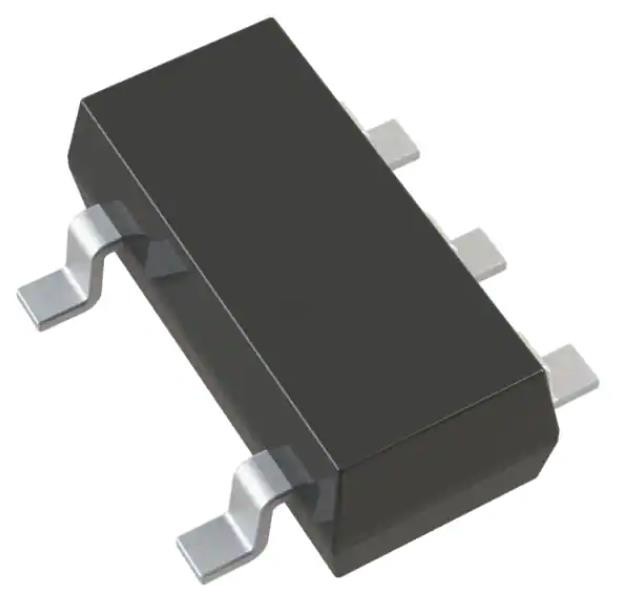

LT1761ES5-5#TRPBF Regulador de tensão linear IC positivo fixo 1 saída 100mA
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LT1761ES5-5#TRPBF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de saída: | Fixado | Número de reguladores: | 1 |
|---|---|---|---|
| Voltagem - Entrada (máximo): | 20 V | Voltagem - saída (min/fixa): | 5V |
| Desligamento da tensão (máximo): | 0.45V @ 100mA | Corrente - Saída: | 100 mA |
| PSRR: | 65dB (120Hz) | 65dB (120Hz): | Ativar |
| Realçar: | LT1761ES5-5#TRPBF,LT1761ES5-5#TRPBF IC do regulador de tensão |
||
Descrição de produto
LT1761ES5-5#TRPBF Regulador de tensão linear IC positivo fixo 1 saída 100mA
Especificações deLT1761ES5-5#TRPBF
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Configuração de saída | Positivo |
| Tipo de saída | Fixado |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 20 V |
| Voltagem - saída (min/fixa) | 5V |
| Voltagem - Saída (máximo) | - |
| Desligamento da tensão (máximo) | 0.45V @ 100mA |
| Corrente - Saída | 100 mA |
| PSRR | 65 dB (120 Hz) |
| Características de controlo | Ativar |
| Características de protecção | Sobre corrente, sobre temperatura, polaridade inversa |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | SOT-23-5 fino, TSOT-23-5 |
| Pacote de dispositivos do fornecedor | TSOT-23-5 |
| Número do produto de base | LT1761 |
Características doLT1761ES5-5#TRPBF
* Ruído baixo: 20μVRMS (10Hz a 100kHz)
* Corrente quiescente baixa: 20μA
* Ampla gama de tensão de entrada: 1,8 V a 20 V
* Corrente de saída: 100 mA
* Corrente de desligamento muito baixa: < 0,1 μA
* Baixa tensão de saída: 300mV a 100mA
* Tensões de saída fixas: 1,2 V, 1,5 V, 1,8 V, 2 V, 2,5 V, 2,8 V, 3 V, 3,3 V, 5 V
* Saída ajustável de 1,22V a 20V
* Estável com um condensador de saída de 1μF
* Estável com condensadores de alumínio, tântalo ou cerâmica
* Proteção por bateria reversa
* Não há corrente inversa
* Não são necessários diodos de proteção
* Protegido contra sobrecorrentes e sobre-temperaturas
* Disponível em pequeno pacote TSOT-23 de 5 chumbo
Aplicações deLT1761ES5-5#TRPBF
* Telefones celulares
* Pagers
* Sistemas a bateria
* Sintetizadores de frequência
* Modems sem fio
Classificações ambientais e de exportação deLT1761ES5-5#TRPBF
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
