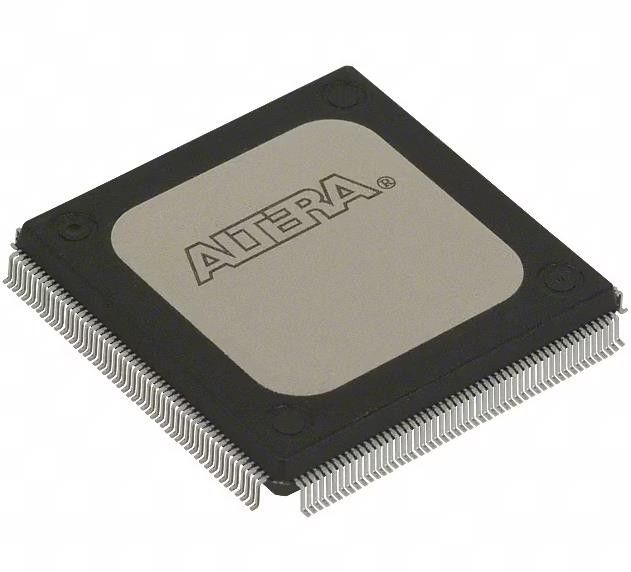

Matriz de porta programável em campo EPF10K20RI208-4N FLEX-10K (FPGA) IC 147 12288 1152
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | EPF10K20RI208-4N |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Número de laboratórios/CLBs: | 144 | Número de elementos de lógica/pilhas: | 1152 |
|---|---|---|---|
| RAM Bits total: | 12288 | Número de entradas e saídas: | 147 |
| Número de portas: | 63000 | Voltagem - Fornecimento: | 4.5V ~ 5.5V |
| Tipo de montagem: | Montagem de superfície | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
Descrição de produto
EPF10K20RI208-4N FLEX-10K Field Programmable Gate Array (FPGA) IC 147 12288 1152
Especificações deEPF10K20RI208-4N
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Incorporado | |
| FPGAs (Field Programmable Gate Array) | |
| Mfr | Informações |
| Série | FLEX-10K® |
| Pacote | Caixa |
| Estatuto do produto | Obsoletos |
| Número de LAB/CLB | 144 |
| Número de elementos/células lógicas | 1152 |
| Total de bits de RAM | 12288 |
| Número de entradas e saídas | 147 |
| Número de Portões | 63000 |
| Voltagem - Fornecimento | 4.5V ~ 5.5V |
| Tipo de montagem | Montagem de superfície |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Embalagem / Caixa | 208-BFQFP Pad Exposto |
| Pacote de dispositivos do fornecedor | 208-RQFP (28x28) |
| Número do produto de base | EPF10K20 |
Características doEPF10K20RI208-4N
■ A primeira família de dispositivos lógicos programáveis incorporados (PLD) da indústria, que fornece integração de sistema em um chip programável (SOPC)
¢ Matriz incorporada para a implementação de megafunções, tais como memória eficiente e funções lógicas especializadas
¢ Matriz lógica para funções lógicas gerais
■ Alta densidade
¥ 10 000 a 250 000 portões típicos (ver quadros 1 e 2)
- até 40.960 bits de RAM; 2.048 bits por bloco de matriz incorporado (EAB), todos os quais podem ser utilizados sem reduzir a capacidade lógica
■ Características a nível do sistema
Suporte de interface de E/S MultiVoltTM
Pins de entrada tolerantes a 5,0 V nos dispositivos FLEX® 10KA
O consumo de energia é baixo (especificação típica inferior a 0,5 mA no modo de espera para a maioria dos dispositivos)
Os dispositivos FLEX 10K e FLEX 10KA suportam a interconexão de componentes periféricos Grupo de Interesse Especial (PCI SIG) Especificação do Bus Local PCI, Revisão 2.2
Os dispositivos FLEX 10KA incluem um diodo de fixação pull-up, selecionável em base pin-by-pin para conformidade PCI de 3,3 V.
Os dispositivos FLEX 10KA selecionados suportam buses PCI de 5,0 V com oito ou menos cargas.
¢ Circuitos integrados de teste de varredura de limites (BST) do Joint Test Action Group (JTAG) compatíveis com o IEEE Std. 1149.1-1990, disponíveis sem consumir qualquer lógica de dispositivo
Aplicações deEPF10K20RI208-4N
Os dispositivos FLEX 10K da Altera são os primeiros PLDs incorporados da indústria.A arquitetura Flexible Logic Element MatriX (FLEX) incorpora todas as características necessárias para implementar megafunções comuns de gate array.
Classificações ambientais e de exportação deEPF10K20RI208-4N
| Atributo | Descrição |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | 3A991D |
| HTSUS | 8542.39.0001 |
