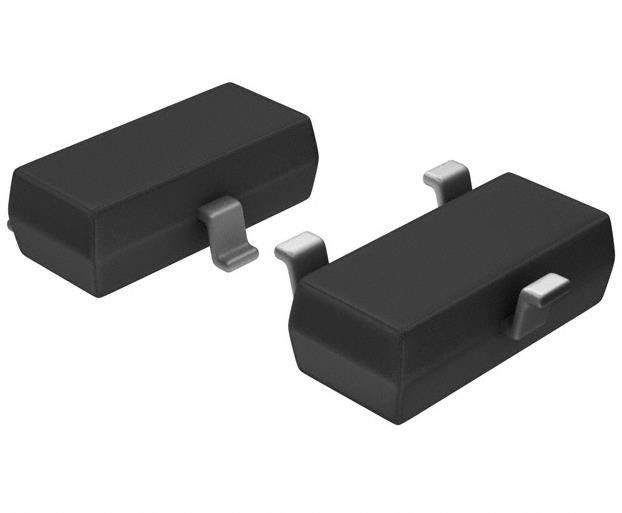

DTC114YKA-T146 Transistor bipolar pré-biasado 50 V 100 mA 250 MHz 200 mW
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DTC114YKA-T146 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo do transistor: | NPN - Pre-inclinado | Atual - coletor (CI) (máximo): | 100 miliampères |
|---|---|---|---|
| Tensão - divisão do emissor do coletor (máxima): | 50 V | Resistor - base (R1): | 10 kOhms |
| Resistor - base do emissor (R2): | 47 kOhms | Ganho atual de C.C. (hFE) (minuto) @ CI, Vce: | 68 @ 5mA, 5V |
| Saturação de Vce (máxima) @ Ib, CI: | 300 mV @ 250 μA, 5 mA | Atual - interrupção do coletor (máxima): | 500nA |
Descrição de produto
DTC114YKA-T146 Transistor bipolar pré-biasado 50 V 100 mA 250 MHz 200 mW
Especificações deDTC114YKA-T146
| TÍPO | Descrição |
| Categoria | Produtos de semicondutores discretos |
| Transistores | |
| Bipolar (BJT) | |
| Transistores bipolares únicos, pré-biasados | |
| Mfr | Semicondutores Rohm |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de transistor | NPN - Preconceito |
| Corrente - colector (Ic) (máximo) | 100 mA |
| Voltagem - Desagregação do emissor do colector (máximo) | 50 V |
| Resistência - Base (R1) | 10 kOhms |
| Resistência - Base do emissor (R2) | 47 kOhms |
| Aumento de corrente contínua (hFE) (min) @ Ic, Vce | 68 @ 5mA, 5V |
| Vce Saturação (Max) @ Ib, Ic | 300 mV @ 250 μA, 5 mA |
| Corrente - limite do colector (máximo) | 500nA |
| Frequência - Transição | 250 MHz |
| Potência - Máximo | 200 mW |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Pacote de dispositivos do fornecedor | SMT3 |
| Número do produto de base | DTC114 |
Características doDTC114YKA-T146
1) Resistores de desvio integrados, R1 = 10kΩ, R2 = 47kΩ
2) As resistências de desvio integradas permitem a configuração de um circuito de inversor sem conectar resistências de entrada externas (ver circuito interno).
3) Apenas as condições de ligação/desligação precisam ser definidas para o funcionamento, facilitando a concepção do circuito.
4) Tipos de PNP complementares: série DTA114Y
Aplicações do DTC114YKA-T146
INVERTOR, INTERFAÇA, DRIVER
Classificações ambientais e de exportação deDTC114YKA-T146
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.21.0075 |
