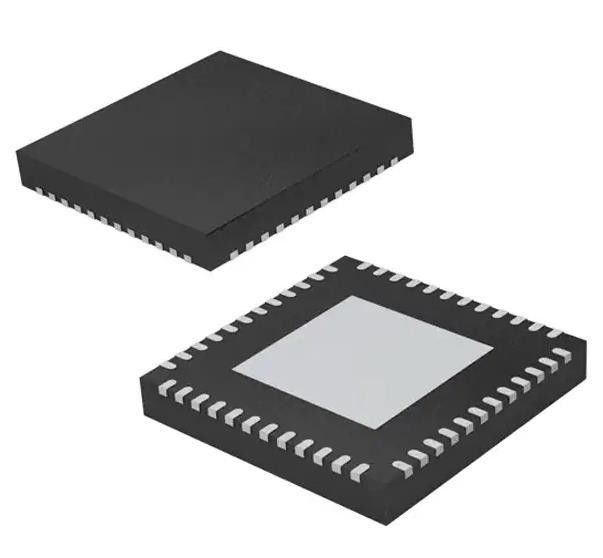

DS90UB914QSQX/NOPB 1.4Gbps Deserializador 1 Entrada 12 Saída 48-WQFN (7x7)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DS90UB914QSQX/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Função: | Deserializer | Taxa de dados: | 1.4Gbps |
|---|---|---|---|
| Tipo entrado: | FPD-relação III, LVDS | Tipo de saída: | LVCMOS |
| Número de entradas: | 1 | Número de saídas: | 12 |
| Voltagem - Fornecimento: | 1,71 V ~ 1,89 V, 3 V ~ 3,6 V | Temperatura de funcionamento: | -40°C ~ 105°C (TA) |
Descrição de produto
DS90UB914QSQX/NOPB 1.4Gbps Deserializador 1 Entrada 12 Saída 48-WQFN (7x7)
Especificações deDS90UB914QSQX/NOPB
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Interface | |
| Serializadores, desserializadores | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Função | Deserializador |
| Taxa de dados | 1.4Gbps |
| Tipo de entrada | FPD-Link III, LVDS |
| Tipo de saída | LVCMOS |
| Número de entradas | 1 |
| Número de saídas | 12 |
| Voltagem - Fornecimento | 1.71V ~ 1.89V, 3V ~ 3.6V |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 48-WFQFN Exposto |
| Pacote de dispositivos do fornecedor | A partir de 1 de janeiro de 2014: |
| Número do produto de base | DS90UB914 |
Características doDS90UB914QSQX/NOPB
* Suporte de relógio de pixel de entrada de 10 MHz a 100 MHz
* Interconexão de par de diferencial único
* Carga útil de dados programável:
- Carga útil de 10 bits até 100 MHz
- Carga útil de 12 bits até 75 MHz
* Contínuo de baixa latência bidirecional de controlo de canal de interface com suporte a 12C a 400 kHz
* 2:1 Multiplexador para escolher entre dois fabricantes de entrada
* Relógio incorporado com codificação DC-equilibrada para suportar interconexões AC-acopladas
* Capaz de conduzir até 25 metros
* Equalizador de recepção adapta-se automaticamente para mudanças na perda de cabo
* Quatro Input/OutputPins de Propósito Geral (GPIO) disponíveis tanto no serializador como no deserializador
* Pin de relatório de saída LOCK e BISTDiagnosis AT-SPEED para validar a integridade do link
* 1,8-V.2Serializador de entrada paralela compatível de 8 V ou 3,3 V
* Fonte de alimentação única a 1,8 V
* Conforme com a norma ISO 10605 e com a norma IEC 61000-4-2 ESD
* Produto de categoria automóvel: AEC-Q100 grau 2Cualificado
* Intervalo de temperatura -40°C a +105°C
* Pequena pegada do serializador (5 mm x 5 mm)
* Mitigação da EMI/EMC no deserializador
- Saídas de Espectro de Propagação Programável (SSCG)
- Saídas em estágio do receptor
Aplicações deDS90UB914QSQX/NOPB
* Câmara de visão dianteira ou traseira para mitigação de colisões
* Visão ao redor para assistência de estacionamento
Classificações ambientais e de exportação deDS90UB914QSQX/NOPB
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | 5A991B1 |
| HTSUS | 8542.39.0001 |
