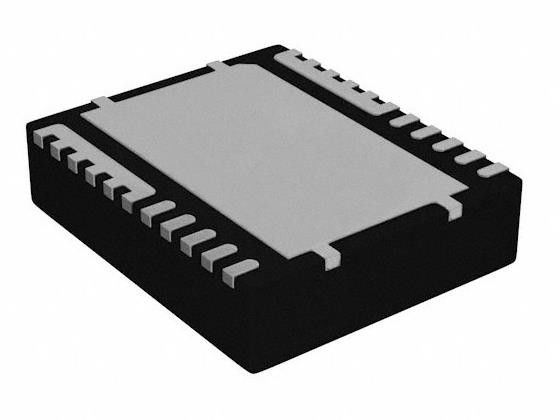

CSD95373AQ5M Condutor de meia ponte Conversores de caixa síncrono Potência MOSFET 12-LSON-CLIP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CSD95373AQ5M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Configuração de saída: | meia ponte | Aplicações: | Buck Converters síncrono |
|---|---|---|---|
| Interface: | PWM | PWM: | Indutivo |
| Tecnologia: | MOSFET do poder | Atual - saída/canal: | 45A |
| Atual - saída máxima: | 67A | Voltagem - Carga: | 4.5V ~ 16V |
Descrição de produto
CSD95373AQ5M Condutor de meia ponte Conversores de caixa síncrono Potência MOSFET 12-LSON-CLIP
Especificações deCSD95373AQ5M
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Condutores de meio-ponte completos | |
| Mfr | Texas Instruments |
| Série | NexFETTM |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Configuração de saída | Meia ponte |
| Aplicações | Conversores de buck síncrono |
| Interface | PWM |
| Tipo de carga | Indutivo |
| Tecnologia | MOSFET de potência |
| Rds On (tipo) | - |
| Corrente - Saída / Canal | 45A |
| Corrente - Pico de saída | 67A |
| Voltagem - Fornecimento | 4.5V ~ 5.5V |
| Voltagem - Carga | 4.5V ~ 16V |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Características | Circuito de arranque, status flag |
| Proteção contra falhas | Sobre-temperatura, transmissão, UVLO |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 12-PowerLFDFN |
| Pacote de dispositivos do fornecedor | 12-LSON-CLIP (5x6) |
| Número do produto de base | Ativos de capital próprio |
Características doCSD95373AQ5M
* 45 Capacidade de corrente operacional contínua
* Eficiência do sistema de 92,6% a 25 A
* Perda de energia ultra-baixa de 2,6 W a 25 A
* Função de alta frequência (até 2 MHz)
* Alta densidade - SON 5 x 6 mm
* Pacote de Indutância Ultra Baixa
* Impressão de PCB otimizada para o sistema
* 3,3 V e 5 V de sinal PWM compatível
* Modo de Emulação de Diodo com FCCM
* Saída de temperatura analógica
* Entrada PWM de três estados
* Switch Bootstrap integrado
* Tempo morto otimizado para disparar através da proteção
* Compatível com a RoHS - Revestimento terminal sem chumbo
* Sem halogênio
Aplicações deCSD95373AQ5M
* Conversor de buck síncrono multifásico
- Aplicações de alta frequência
- Aplicações em ciclos de alta corrente e baixa carga
* Conversores ponto de carga Dc-Dc
* Memória e cartões gráficos
* Desktop e Server VR11.x e VR12.x para Conversores de Buck Sincrônicos VCore
Classificações ambientais e de exportação deCSD95373AQ5M
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
