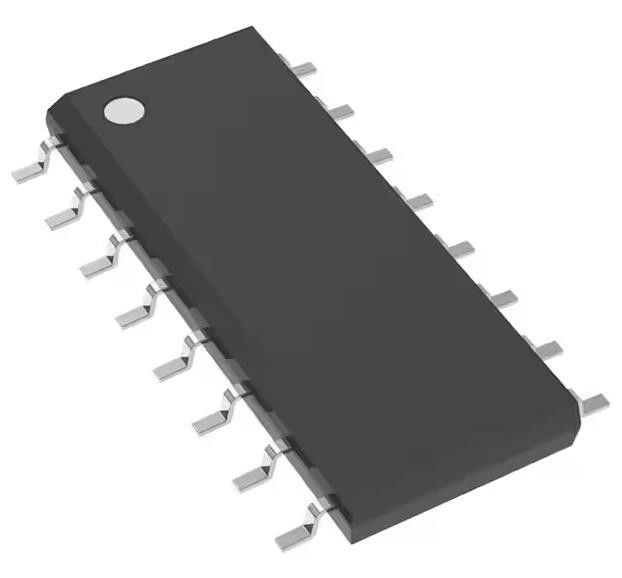

CD4049UBDR Circuito Integrado Chip Inverter IC 6 Canal 16-SOIC
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CD4049UBDR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Número de circuitos: | 6 | Número de entradas: | 1 |
|---|---|---|---|
| Voltagem - Fornecimento: | 3V ~ 18V | Atual - quieto (máximo): | 4µA |
| Atual - saída alta, baixo: | 4.3mA, 24mA | Nível entrado da lógica - ponto baixo: | 1V ~ 2.5V |
| Nível entrado da lógica - alto: | 4V ~ 12.5V | Max Propagation Delay @ V, Max CL: | 50ns @ 15V, 50pF |
Descrição de produto
CD4049UBDR Circuito Integrado Chip Inverter IC 6 Canal 16-SOIC
Especificações deCD4049UBDR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | Texas Instruments |
| Série | 4000B |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de lógica | Inversor |
| Número de circuitos | 6 |
| Número de entradas | 1 |
| Características | - |
| Voltagem - Fornecimento | 3V ~ 18V |
| Corrente - Quiescente (máximo) | 4 μA |
| Corrente - Alta e baixa potência | 4.3mA, 24mA |
| Nível de lógica de entrada - baixo | 1V ~ 2,5V |
| Nível de lógica de entrada - elevado | 4 V ~ 12,5 V |
| Retardo máximo de propagação @ V, Max CL | 50ns @ 15V, 50pF |
| Temperatura de funcionamento | -55°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 16-SOIC |
| Embalagem / Caixa | 16-SOIC (0,154", 3,90 mm de largura) |
| Número do produto de base | CD4049 |
Características doCD4049UBDR
• CD4049UB Inverter
• CD4050B Não invertível
• Corrente de sumidouro elevada para a condução de cargas de 2 TTL
• Conversão de lógica de alto para baixo nível
• 100% testado para corrente quiescente a 20 V
• Corrente de entrada máxima de 1 μA a 18 V em toda a gama de temperaturas do pacote; 100 nA a 18 V e 25°C
• Classificações paramétricas de 5 V, 10 V e 15 V
Aplicações deCD4049UBDR
• CMOS para DTL ou TTL Hex Converters
• Ativadores de sumidouro ou fonte de corrente CMOS
• Conversores de nível lógico CMOS de alto para baixo
Classificações ambientais e de exportação deCD4049UBDR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
Deseja saber mais detalhes sobre este produto
