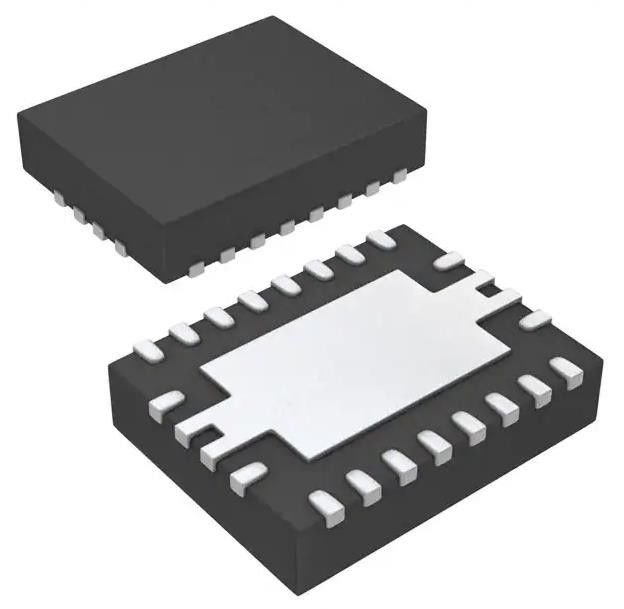

BQ24123RHLRG4 IC de carregador Íon de lítio/polímero 20-VQFN (3.5x4.5)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | BQ24123RHLRG4 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Química da bateria: | Íon de Lítio/Polímero | Número de células: | 1 ~ 3 |
|---|---|---|---|
| Atual - Carregando: | Constante - Programável | Recursos programáveis: | atual, temporizador |
| Proteção contra falhas: | Sobre a temperatura | Corrente de Carga - Máx.: | 2A |
| Tensão do bloco da bateria: | 8.4V | Tensão - fonte (máxima): | 16 V |
Descrição de produto
BQ24123RHLRG4 IC de carregador Íon de lítio/polímero 20-VQFN (3.5x4.5)
Especificações deBQ24123RHLRG4
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Carregadores de baterias | |
| Mfr | Texas Instruments |
| Série | bqSWITCHERTM |
| Pacote | Tape & Reel (TR) |
| Química da bateria | Íon de lítio/polímero |
| Número de células | 1 ~ 3 |
| Corrente de carga | Constante - Programável |
| Características programáveis | Corrente, temporizador |
| Proteção contra falhas | Temperatura acima do normal |
| Corrente de carga - Max | 2A |
| Voltagem da bateria | 8.4V |
| Voltagem - Fornecimento (máximo) | 16 V |
| Interface | - |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 20-VFQFN Exposto |
| Pacote de dispositivos do fornecedor | 20-VQFN (3.5x4.5) |
| Número do produto de base | BQ24123 |
Características doBQ24123RHLRG4
* Melhoria do desempenho da EMI
* FETs de potência integrados para taxa de carga de até 2 A
* Adequado para pacotes de baterias de 1, 2 ou 3 células de li-lon e li-polímero
* Controlador PWM de frequência fixa síncronoOperando a 1,1 MHz com 0 a 100% de ciclo de trabalho
* Regulação de tensão e corrente de alta precisão
* Saídas de estado para LED ou processador hostInterface indica progressos de carga, conclusão de carga, falha e condições atuais do adaptador de CA
* Voltagem nominal máxima absoluta de 20 V nos pinos de entrada e saída
* Detecção precisa de corrente da bateria
* Monitorização da temperatura da bateria
* Modo de sono automático para baixo consumo de energia
* Proteção contra fugas invertidas evita drenagem da bateria
* Desligamento térmico e protecção
* Detecção de bateria integrada
* Disponível em 20 pinos VQFNPackage de 3,5 mm x 4,5 mm
Aplicações deBQ24123RHLRG4
• Produtos portáteis
• Reprodutores de mídia portáteis
• Equipamentos industriais e médicos
• Equipamentos portáteis
• Reprodutores de DVD portáteis
Classificações ambientais e de exportação deBQ24123RHLRG4
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
