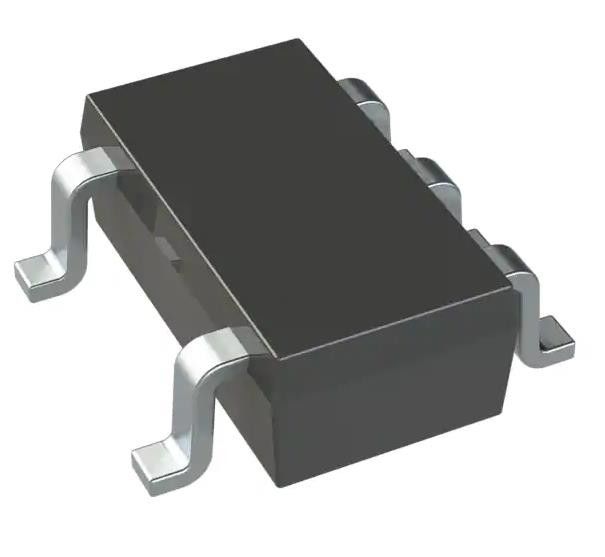

AP2204K-ADJTRG1 Regulador de tensão linear IC ajustável positivo 1 Saída 150mA
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | AP2204K-ADJTRG1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Número de reguladores: | 1 | Voltagem - Entrada (máximo): | 24 V |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 1.24V | Voltagem - Saída (máximo): | 22V |
| Desligamento da tensão (máximo): | 0.5V @ 150mA | Corrente - Saída: | 150mA |
| Corrente - Quiescente (Iq): | 50 µA | Corrente - Fornecimento (máximo): | 2,5 miliampères |
Descrição de produto
AP2204K-ADJTRG1 Regulador de tensão linear IC ajustável positivo 1 Saída 150mA
Especificações deAP2204K-ADJTRG1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | Diodos incorporados |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Não para novos desenhos |
| Configuração de saída | Positivo |
| Tipo de saída | Ajustável |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 24 V |
| Voltagem - saída (min/fixa) | 1.24V |
| Voltagem - Saída (máximo) | 22 V |
| Desligamento da tensão (máximo) | 0.5V @ 150mA |
| Corrente - Saída | 150 mA |
| Corrente - Quiescente (Iq) | 50 μA |
| Corrente - Fornecimento (máximo) | 2.5 mA |
| PSRR | 60 dB (100 Hz ~ 1 kHz) |
| Características de controlo | Ativar |
| Características de protecção | Sobre corrente, sobre temperatura |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | SC-74A, SOT-753 |
| Pacote de dispositivos do fornecedor | SOT-23-5 |
| Número do produto de base | AP2204 |
Características doAP2204K-ADJTRG1
* Ampla gama de tensão de entrada: 2,6 V a 24 V
* Ampla gama de tensão de saída: 1,24V a 22V
* Excelente rejeição de ondulação: 60dB@ f = 1kHz
* Baixa tensão de saída: VDROP = 100mV@IOUT = 100μA
* Corrente de solo baixa
* Alta precisão de tensão de saída
* Compatível com condensador cerâmico de baixa ESR
* Excelente regulação de linha/carga
* Função de desligamento térmico
* Totalmente livre de chumbo e totalmente compatível com a RoHS (Notas 1 e 2)
* Livre de halogênio e antimónio.
Aplicações deAP2204K-ADJTRG1
A série AP2204 é um IC regulador de tensão positiva fabricado pelo processo EPNP de alta tensão.
Classificações ambientais e de exportação deAP2204K-ADJTRG1
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
