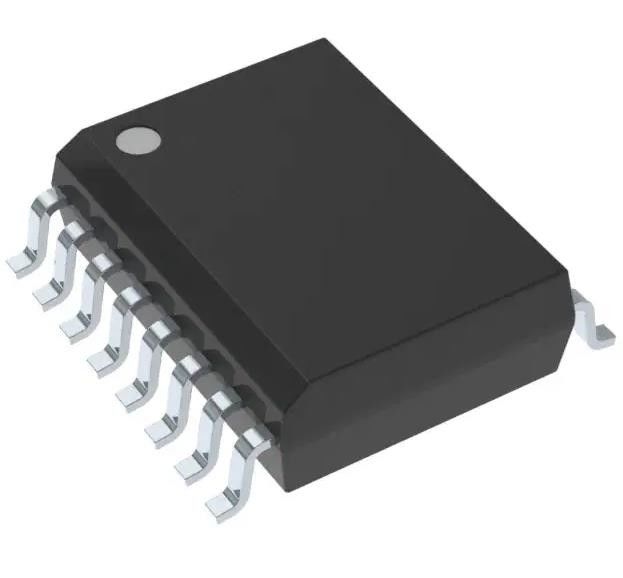

ADUM1401ARWZ Isolador digital de propósito geral 2500Vrms 4 canais 1Mbps 25kV/μs
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADUM1401ARWZ |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Número de canais: | 4 | Entradas - lado 1/Side 2: | 3:1 |
|---|---|---|---|
| Tipo de canal: | Unidirecional | Tensão - isolamento: | 2500Vrms |
| Imunidade transiente do modo comum (minuto): | 25kV/µs | Taxa de dados: | 1Mbps |
| TpLH/tpHL do atraso de propagação (máximo): | 100ns, 100ns | Distorção da largura de pulso (máxima): | 40ns |
Descrição de produto
ADUM1401ARWZ Isolador digital de propósito geral 2500Vrms 4 canais 1Mbps 25kV/μs
Especificações deADUM1401ARWZ
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores digitais | |
| Mfr | Analog Devices Inc. |
| Série | iCoupler® |
| Pacote | Tubos |
| Tecnologia | Acoplamento magnético |
| Tipo | Propósito geral |
| Poder isolado | - Não, não. |
| Número de canais | 4 |
| Insumos - Página 1/Página 2 | 3:1 |
| Tipo de canal | Unidireccional |
| Voltagem - Isolamento | 2500Vrms |
| Imunidade transitória em modo comum (min) | 25 kV/μs |
| Taxa de dados | 1 Mbps |
| Retardo de propagação tpLH / tpHL (máximo) | 100 ns, 100 ns |
| Distorção da largura do pulso (máximo) | 40 ns |
| Tempo de subida / queda (tipo) | 2.5ns, 2.5ns |
| Voltagem - Fornecimento | 2.7V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 105°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-SOIC |
| Número do produto de base | ADUM1401 |
Características doADUM1401ARWZ
* Qualificado para aplicações automotivas
* Função de baixa potência
- Função de 5 V
- 1,0 mA por canal, no máximo, a 0 a 2 Mbps
- 3,5 mA por canal a uma velocidade máxima de 10 Mbps
- 31 mA por canal a uma velocidade máxima de 90 Mbps
- Função de 3 V
- 0,7 mA por canal a uma velocidade máxima de 0 a 2 Mbps
- 2,1 mA por canal a uma velocidade máxima de 10 Mbps
- 20 mA por canal, a uma velocidade máxima de 90 Mbps
* Comunicação bidireccional
* Translação de nível 3 V/5 V
* Função a altas temperaturas: 125°C
* Alta taxa de transferência de dados: dc a 90 Mbps (NRZ)
* Características precisas do tempo
- 2 ns de distorção máxima da largura do pulso
- 2 ns de correspondência máxima entre canais
* Alta imunidade transitória de modo comum: > 25 kV/μs
* Função de ativação de saída
* Pacote SOIC de 16 tubos
* Disponíveis modelos compatíveis com a RoHS
* Autorizações de segurança e regulatórias
- Reconhecimento UL: 2500 V rms durante 1 minuto por UL 1577
- Aviso de aceitação do componente CSA 5A
- Certificado de conformidade VDE
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = pico de 560 V
- Homologação TÜV: IEC/EN/UL/CSA 61010-1
Aplicações deADUM1401ARWZ
* Isolamento multicanal de uso geral
* Interface SPI/isolamento do conversor de dados
* Transmissores RS-232/RS-422/RS-485
* Isolamento de autocarros de campo industriais
* Sistemas automóveis
Classificações ambientais e de exportação deADUM1401ARWZ
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
