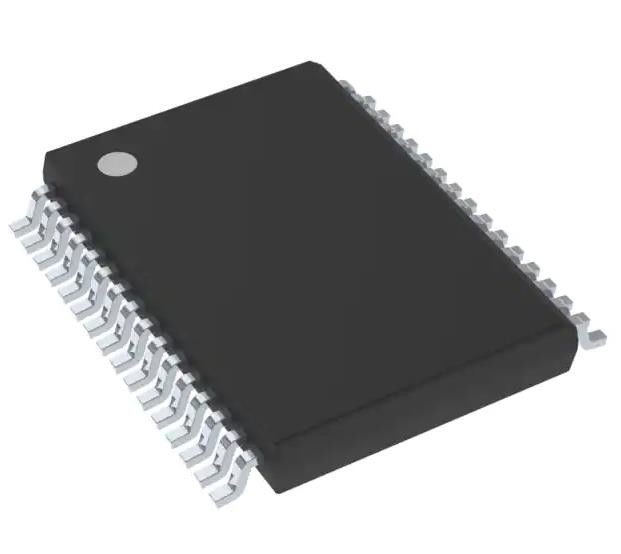

MC08XS6421BEKR2 Comutador de alimentação/driver 1:1 N-Channel 5.5A, 11A 32-HSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MC08XS6421BEKR2 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de interruptor: | Uso geral | Número de saídas: | 4 |
|---|---|---|---|
| Relação - Input:Output: | 0,042361111 | Configuração de saída: | Lado alto |
| Tipo de saída: | N-canal | Interface: | SPI |
| Voltagem - Carga: | 7V ~ 18V | Voltagem - Fornecimento (Vcc/Vdd): | 4.5V ~ 5.5V |
Descrição de produto
MC08XS6421BEKR2 Comutador de alimentação/driver 1:1 N-Channel 5.5A, 11A 32-HSOP
Especificações deMC08XS6421BEKR2
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Interruptores de distribuição de energia, condutores de carga | |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Obsoletos |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 4 |
| Relação - Input:Output | 0.042361111 |
| Configuração de saída | Lado superior |
| Tipo de saída | N-canal |
| Interface | SPI |
| Voltagem - Carga | 7V ~ 18V |
| Voltagem - Fornecimento (Vcc/Vdd) | 4.5V ~ 5.5V |
| Corrente - Saída (máximo) | 5.5A, 11A |
| Rds On (tipo) | 8mOhm, 21mOhm |
| Tipo de entrada | - |
| Características | - |
| Proteção contra falhas | Limitador de corrente (fixo), detecção de carga aberta, sobre-temperatura |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 32-HSOP |
| Embalagem / Caixa | Pad 32-SSOP (0,295", 7,50 mm de largura) Exposto |
| Número do produto de base | MC08XS6421 |
Características doMC08XS6421BEKR2
• Dual 8,0 mΩ e duplo 21 mΩ comutadores de lado alto com alta capacidade de corrente transitória
• Controle SPI de 16 bits de 5,0 MHz dos perfis de sobrecorrente, controlo de canais incluindo ciclos de trabalho PWM, detecção de carga em aberto e de saída, desligamento térmico e aviso prévio e comunicação de falhas
• Monitorização da corrente de saída com sinal de sincronização programável e feedback da tensão da bateria
• Modo de casa coxo
• Controle externo do interruptor de alimentação inteligente
• Tensão de funcionamento de 7,08 V a 18 V com corrente de repouso < 5,0 μA, modo alargado de 6,08 V a 28 V
• -16 V de polaridade inversa e proteção contra desconexão de terra
• Impressão de PCB compatível e controlador de software SPI na família
Aplicações deMC08XS6421BEKR2
• Iluminação de automóveis de baixa tensão
• Lâmpadas halógenas
• lâmpadas incandescentes
• Diodos emissores de luz (LED)
• Balastros de xenônio HID
Classificações ambientais e de exportação deMC08XS6421BEKR2
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
