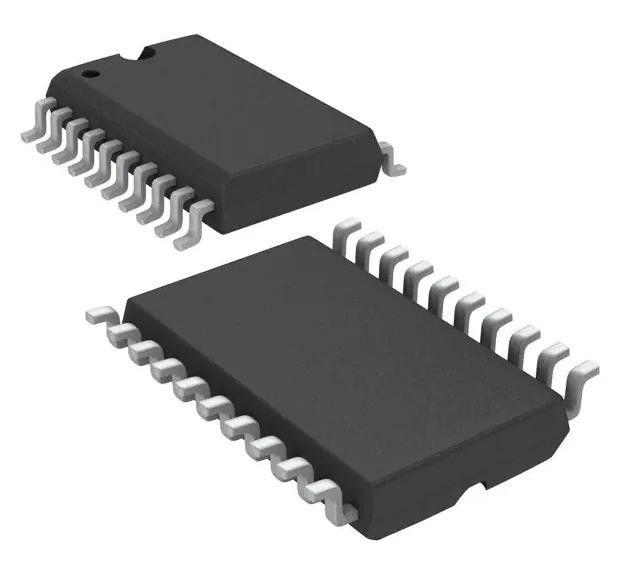

TPIC6B259DWR Tipo D, endereçável 1 canal 8:8 IC DMOS 20-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPIC6B259DWR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de lógica: | Tipo D, endereçável | Circuito: | 8:08 |
|---|---|---|---|
| Tipo de saída: | DMOS | Voltagem - Fornecimento: | 4.5V ~ 5.5V |
| Circuitos independentes: | 1 | CDelay Time - Propagação: | 150 ns |
| Temperatura de funcionamento: | -40°C ~ 125°C | Tipo de montagem: | Montagem de superfície |
Descrição de produto
TPIC6B259DWR Tipo D, endereçável 1 canal 8:8 IC DMOS 20-SOIC
Especificações deTPIC6B259DWR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Ferraduras | |
| Mfr | Texas Instruments |
| Série | TPIC |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Tipo de lógica | Tipo D, endereçável |
| Circuito | 8:08 |
| Tipo de saída | DMOS |
| Voltagem - Fornecimento | 4.5V ~ 5.5V |
| Circuitos Independentes | 1 |
| Tempo de atraso - Propagação | 150 ns |
| Corrente - Alta e baixa potência | - |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 20-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 20-SOIC |
| Número do produto de base | TPIC6B259 |
Características doTPIC6B259DWR
* RDS baixo ligado. . . 5 Ω Típico
Avalanche Energy. . . 30 mJ
* Oito saídas de DMOS-transistor de potência de corrente contínua de 150 mA
* Capacidade típica de limitação de corrente de 500 mA
* Voltagem de saída da pinça. . . 50 V
* Quatro modos de funcionamento distintos
* Baixo consumo de energia
Aplicações deTPIC6B259DWR
Este bloqueador endereçável de lógica de potência de 8 bits controla saídas de transistores DMOS de vazão aberta e é projetado para aplicações de armazenamento de propósito geral em sistemas digitais.As utilizações específicas incluem registos de trabalho, registos de registo em série e decodificadores ou desmultiplexadores.Este é um dispositivo multifuncional capaz de armazenar dados de linha única em oito trancas endereçáveis e 3-to-8 decodificador ou demultiplexador com DMOS ativo-baixo.
Classificações ambientais e de exportação deTPIC6B259DWR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
