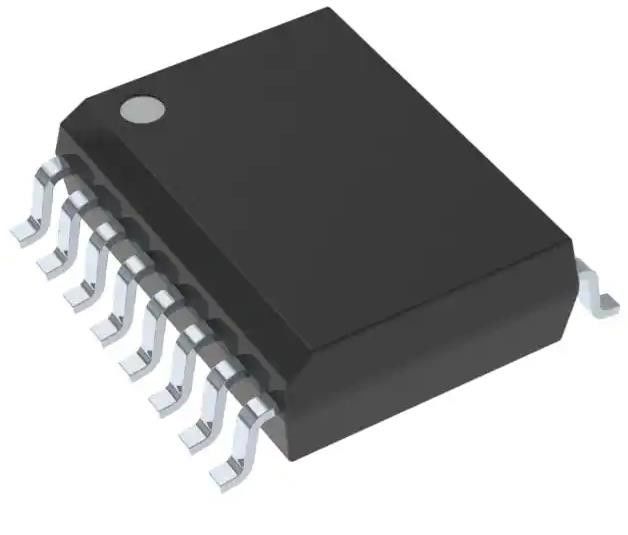

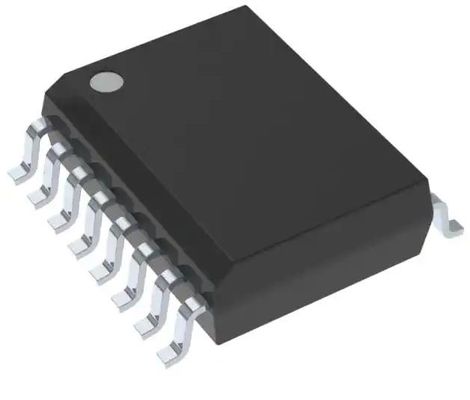

ISO7641FCDWR Isolador digital de propósito geral 2500Vrms 4 canais 25Mbps 25kV/μS
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISO7641FCDWR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Número de canais: | 4 | Entradas - lado 1/Side 2: | 3/1 |
|---|---|---|---|
| Tipo de canal: | Unidirecional | Tensão - isolamento: | 2500Vrms |
| Imunidade transiente do modo comum (minuto): | 25kV/µs | Taxa de dados: | 25Mbps |
| TpLH/tpHL do atraso de propagação (máximo): | 28n, 28n | Distorção da largura de pulso (máxima): | 3ns |
| Tempo da elevação/queda (tipo): | 2.8n, 2.9n | Voltagem - Fornecimento: | 3V ~ 5.5V |
| Realçar: | ISO7641FCDWR,Isolador digital ISO7641FCDWR |
||
Descrição de produto
ISO7641FCDWR Isolador digital de propósito geral 2500Vrms 4 canais 25Mbps 25kV/μs
DGTL ISO 2500VRMS 4CH GP 16SOIC
Especificações deISO 7641FCDWR
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores digitais | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Tecnologia | Acoplamento por capacidade |
| Tipo | Propósito geral |
| Poder isolado | - Não, não. |
| Número de canais | 4 |
| Insumos - Página 1/Página 2 | A Bíblia, 1/11 |
| Tipo de canal | Unidireccional |
| Voltagem - Isolamento | 2500Vrms |
| Imunidade transitória em modo comum (min) | 25 kV/μs |
| Taxa de dados | 25 Mbps |
| Retardo de propagação tpLH / tpHL (máximo) | 28n, 28n |
| Distorção da largura do pulso (máximo) | 3s |
| Tempo de subida / queda (tipo) | 2.8n, 2.9n |
| Voltagem - Fornecimento | 3 V ~ 5,5 V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-SOIC |
| Número do produto de base | ISO 7641 |
Características doISO 7641FCDWR
• Taxa de sinalização: 150 Mbps (M-Grade), 25 Mbps (C-Grade)
• Design robusto com filtro de ruído integrado (C-Grade)
• Baixo consumo de energia, CCI típico por canal (3.3 V):
ISO7631FM: 2 mA a 10 Mbps
ISO7631FC: 1,5 mA a 10 Mbps
ISO7641FC: 1,3 mA a 10 Mbps
• ICC_disabled extremamente baixo (C-Grade)
• Baixo atraso de propagação: 7 ns típico (grado M)
• Padrões de saída para estado baixo no modo seguro de falha
• Ampla gama de temperaturas: ¥40°C a 125°C
• Imunidade transitória de 50 KV/μs, típica
• Duração de vida com barreira de isolamento de SiO2
• Funciona a partir dos níveis de alimentação e lógica de 2,7 V (M-Grade), 3,3 V e 5 V
• Translação dos níveis de 2,7-V (grado M), 3,3-V e 5-V
• Pacote SOIC-16 de corpo largo
• Segurança e aprovações regulamentares
¢ 2500 VRMS Isolamento durante 1 minuto por UL 1577
¥ 4242 VPK Isolamento básico conforme DIN V VDE V 0884-10 e DIN EN 61010-1
¢ Aviso de aceitação de componentes CSA 5A, normas IEC 60950-1 e IEC 61010-1 de equipamento final
Certificação CQC de acordo com o GB4943.1-2011
¢ Isolamento reforçado TUV 3000 VRMS de acordo com a EN/UL/CSA 60950-1 e a EN/UL/CSA 61010-1
Aplicações deISO 7641FCDWR
• Substituição do optoacoplador em:
¢ Autobus de campo industrial
¢ Profibus
¢ Modbus
Buses de dados DeviceNetTM
Interface de controlo por servo
- Controle motor
¢ Fornecimentos de energia
¢ Pacotes de baterias
Classificações ambientais e de exportação deISO 7641FCDWR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
