MKL26Z128VFT4 Kinetis KL2 Microcontrolador IC de 32 bits de núcleo único 48MHz 128KB FLASH
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MKL26Z128VFT4 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tamanho do núcleo: | Núcleo único de 32 bits | Velocidade: | 48MHz |
|---|---|---|---|
| Conectividade: | ² C de I, LINbus, SPI, UART/USART, USB, USB OTG | Número de entradas e saídas: | 36 |
| Tamanho de memória do programa: | 128KB (128K x 8) | RAM Size: | 16K x 8 |
| Tensão - fonte (Vcc/Vdd): | 1.71V ~ 3.6V | Conversores de dados: | A/D - 16bit; D/A - 12bit |
| Realçar: | MKL26Z128VFT4,Microcontrolador MKL26Z128VFT4,IC de microcontrolador de 48 MHz |
||
Descrição de produto
MKL26Z128VFT4 Kinetis KL2 Microcontrolador IC de 32 bits de núcleo único 48MHz 128KB FLASH
IC MCU 32BIT 128KB FLASH 48QFN
Especificações deMKL26Z128VFT4
|
TÍPO
|
Descrição
|
|
Categoria
|
Circuitos integrados (CI)
|
|
Microcontroladores
|
|
|
Série
|
Kinetis KL2
|
|
Pacote
|
Caixa
|
|
Estatuto do produto
|
Atividade
|
|
Processador central
|
ARM® Cortex®-M0+
|
|
Tamanho do núcleo
|
32 bits de núcleo único
|
|
Velocidade
|
48 MHz
|
|
Conectividade
|
I2C, LINbus, SPI, UART/USART, USB, USB OTG
|
|
Periféricos
|
Detecção/reinicialização de ar-marrom, DMA, I2S, LVD, POR, PWM, WDT
|
|
Número de entradas e saídas
|
36
|
|
Tamanho da Memória do Programa
|
128KB (128K x 8)
|
|
Tipo de memória do programa
|
Flash
|
|
Tamanho da EEPROM
|
-
|
|
Tamanho da RAM
|
16K x 8
|
|
Voltagem - Fornecimento (Vcc/Vdd)
|
1.71V ~ 3.6V
|
|
Conversores de dados
|
A/D - 16 bits; D/A - 12 bits
|
|
Tipo de oscilador
|
Interno
|
|
Temperatura de funcionamento
|
-40°C ~ 105°C (TA)
|
|
Tipo de montagem
|
Montagem de superfície
|
|

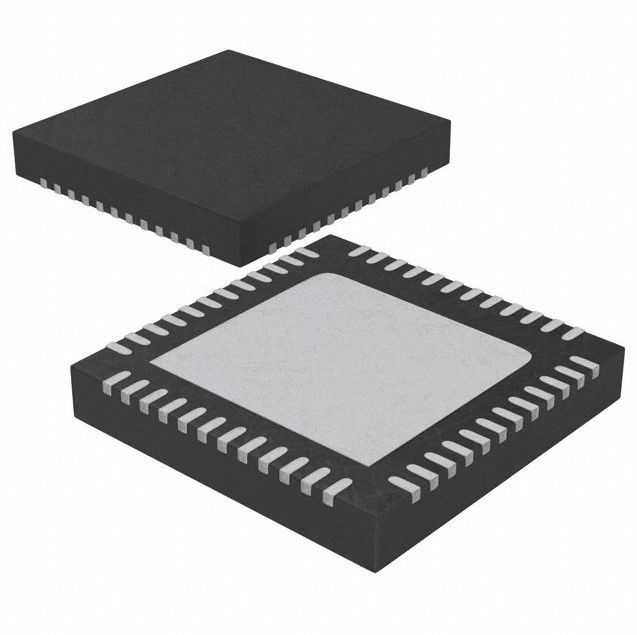

Embalagem / Caixa
|
Pad 48-VFQFN Exposto
|
|
Pacote de dispositivos do fornecedor
|
48-QFN (7x7)
|
|
Número do produto de base
|
MKL26Z128
|
Características doMKL26Z128VFT4
Desempenho
• Núcleo ARM® Cortex®-M0+ de 48 MHz
Memórias e interfaces de memória
• Memória flash de programação até 128 KB
• Até 16 KB de SRAM
Aparelhos periféricos do sistema
• Nove modos de baixa potência para proporcionar otimização de potência com base nos requisitos da aplicação
• COP Software vigilante
• Controlador DMA de 4 canais, com suporte a até 63 solicitações
fontes
• Unidade de alarme de baixa fuga
• Interface de depuração SWD e Micro Trace Buffer
• Motor de manipulação de bits
Relógios
• Oscilador de cristal de 32 kHz a 40 kHz ou de 3 MHz a 32 MHz
• Fonte de relógio multiuso
Características de funcionamento
• Faixa de tensão: 1,71 a 3,6 V
• Intervalo de tensão de gravação flash: 1,71 a 3,6 V
• Intervalo de temperatura (ambiente): -40 a 105°C
Interface homem-máquina
• Interface de sensor de toque de hardware de baixa potência (TSI)
• Até 50 entradas/saídas de uso geral (GPIO)
Interfaces de comunicação
• Controlador On-the-Go USB de velocidade total/baixa com transceptor on-chip e regulador de 5 V a 3,3 V
• Dois módulos SPI de 16 bits
• Módulo I2S (SAI)
• Um módulo UART de baixa potência
• Dois módulos UART
• Dois módulos I2C
Modulos analógicos
• ADC SAR de 16 bits
• DAC de 12 bits
• Comparador analógico (CMP) contendo DAC de 6 bits e entrada de referência programável
Horários
• Timer/PWM de seis canais (TPM)
• Dois módulos de temporizador/PWM de dois canais
• Temporizadores de interrupção periódicos
• temporizador de baixa potência de 16 bits (LPTMR)
• Relógio em tempo real
Aplicações deMKL26Z128VFT4
• Consumo de energia reduzido a 40 μA/MHz no modo de funcionamento de baixa potência
• Consumo de energia estática até 2 μA com retenção de estado total e despertar de 4,5 μs
• Processador Cortex-M0+ ultraeficiente com velocidade de até 48 MHz e capacidade de produção líder no sector
• Opção de memória até 128 KB flash e 16 KB RAM
• A arquitetura de poupança de energia é otimizada para baixa potência com a tecnologia TFS de 90 nm, o relógio e as técnicas de power gating,
e controlador de memória flash de estado de espera zero
Classificações ambientais e de exportação deMKL26Z128VFT4
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | 3A991A2 |
| HTSUS | 8542.31.0001 |
