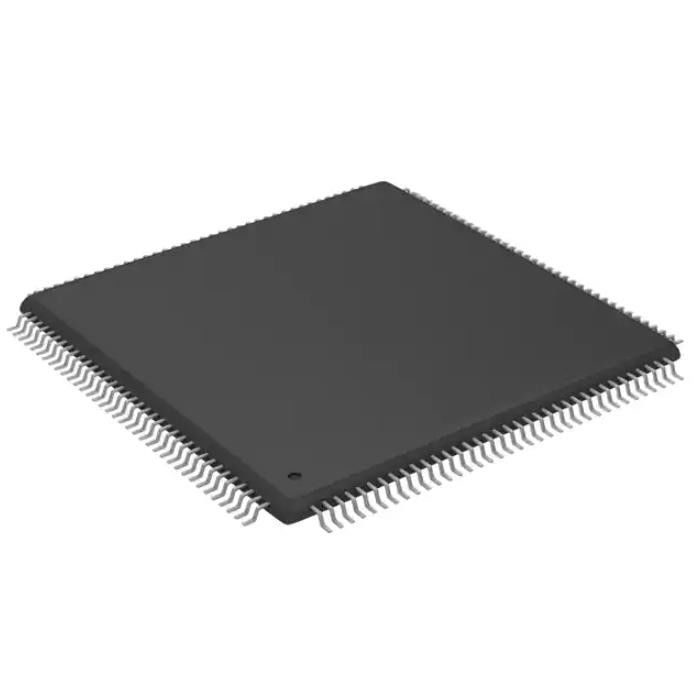

SPC58EC80E5QMC0X MCU Microcontrolador IC 32BIT 4MB FLASH 144ETQFP
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SPC58EC80E5QMC0X |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Obsoleto | Digi-chave programável: | Não verificado |
|---|---|---|---|
| Processador do núcleo: | e200z420 | Tamanho de núcleo: | Dual Core de 32 bits |
| Velocidade: | 180MHz | Conectividade: | CANbus, ² C de I, LINbus, SPI |
| Periféricos: | Acesso direto da memória | Número de I/O: | 124 |
| Realçar: | SPC58EC80E5QMC0X,MCU Microcontrolador IC,144ETQFP Microcontrolador IC |
||
Descrição de produto
SPC58EC80E5QMC0X Resistores de detecção de corrente Ic Mcu 32bit 4mb Flash 144etqfp
e200z420 Automotivo, AEC-Q100, SPC58 Microcontrolador IC 32-Bit Dual-Core 180MHz 4MB (4M x 8) FLASH 144-eTQFP (20x20)
Especificações deSPC58EC80E5QMC0X
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroeletrônica |
| Series | Automotivo, AEC-Q100, SPC58 |
| Pacote | Fita e Carretel (TR) |
| Status do produto | Obsoleto |
| Digi-Key programável | Não verificado |
| Processador Núcleo | e200z420 |
| Tamanho do núcleo | Núcleo duplo de 32 bits |
| Velocidade | 180MHz |
| Conectividade | CANbus, I²C, LINbus, SPI |
| Periféricos | DMA |
| Número de E/S | 124 |
| Tamanho da memória do programa | 4MB (4M x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | 128K x 8 |
| Tamanho da RAM | 512K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 3,3 V, 5 V |
| Conversores de dados | - |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 144-TQFP Almofada exposta |
| Pacote de dispositivos do fornecedor | 144-eTQFP (20x20) |
| Número do produto base | SPC58 |
Características deSPC58EC80E5QMC0X
• AEC-Q100 qualificado
• Dual core e200z420n3 de alto desempenho
- CPU com tecnologia Power Architecture de 32 bits
- Frequência de núcleo tão alta quanto 180 MHz
– Codificação de Comprimento Variável (VLE)
• 4224 KB (flash de código de 4096 KB + flash de dados de 128 KB) memória flash on-chip: suporta leitura durante operações de programa e exclusão e vários blocos que permitem a emulação de EEPROM
• 176 KB de memória flash HSM dedicada (144 KB de código + 32 KB de dados)
• SRAM de uso geral on-chip de 384 KB (além de 128 KB de RAM de dados locais principais: 64 KB incluídos em cada CPU)
• Controlador de acesso direto à memória multicanal (eDMA) com 64 canais
• 1 controlador de interrupção (INTC)
• Conceito de segurança ASIL-B abrangente de nova geração
– ASIL-B da ISO 26262
– FCCU para coleta e reação a notificações de falha
– Memory Error Management Unit (MEMU) para coleta e relatório de eventos de erro nas memórias
– Unidade de verificação de redundância cíclica (CRC)
• Arquitetura de switch crossbar para acesso simultâneo a periféricos, Flash ou RAM de vários mestres de barramento com ECC de ponta a ponta
• Unidade de acionamento cruzado do corpo (BCTU)
– Aciona conversões ADC de qualquer canal eMIOS
– Aciona conversões ADC de até 2 PIT_RTIs dedicados
• Subsistema de E/S modular aprimorado (eMIOS): até 64 canais de E/S temporizados com resolução de contador de 16 bits
• Sistema conversor analógico-digital aprimorado com:
– 3 conversores analógicos SAR rápidos de 12 bits independentes
– 1 supervisor conversor analógico SAR de 12 bits
– 1 conversor analógico SAR de 10 bits com suporte ao modo STDBY
• Interfaces de comunicação
– 18 módulos LINFlexD
- 8 módulos de interface periférica serial desserial (DSPI)
– 8 interfaces MCAN com esquema avançado de memória compartilhada e suporte ISO CAN-FD
– Controlador FlexRay de canal duplo
– 1 controlador Ethernet 10/100 Mbps, compatível com IEEE 802.3-2008
• Capacidades de baixo consumo de energia
- Modos versáteis de baixo consumo de energia
- Espera de energia ultra baixa com RTC
– Unidade de despertar inteligente para monitoramento de contato
– Esquemas de despertar rápido
• Loops travados em fase dupla com domínio de clock estável para periféricos e domínio de modulação FM para shell computacional
Formulários deSPC58EC80E5QMC0X
• Interface de desenvolvimento Nexus (NDI) de acordo com o padrão IEEE-ISTO 5001-2003, com algum suporte para o padrão 2010
• O Boot Assist Flash (BAF) oferece suporte à programação de fábrica usando uma carga de inicialização serial por meio do CAN assíncrono ou LIN/UART
• Faixa de temperatura da junção -40 °C a 150 °C
Classificações Ambientais e de Exportação deSPC58EC80E5QMC0X
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Estado REACH | REACH não afetado |
| ECCN | OBSOLETO |
| HTSUS | 0000.00.0000 |
