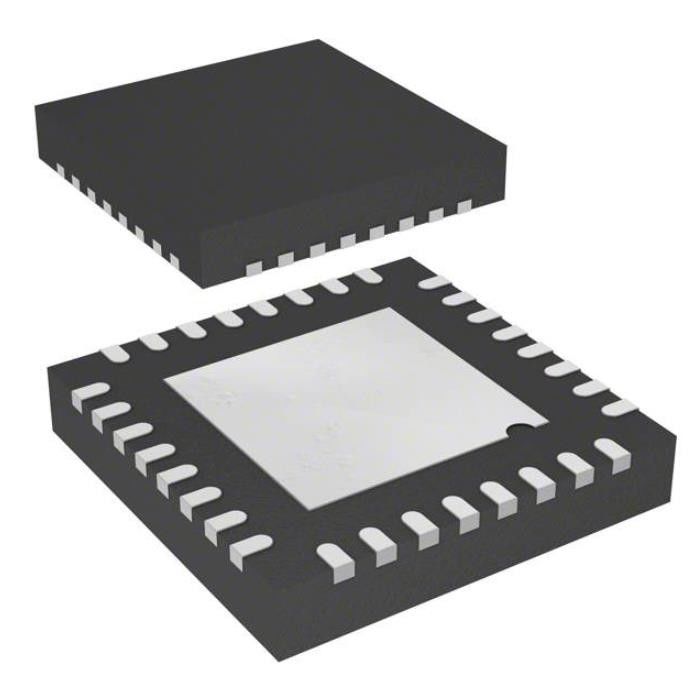

NFC Stmicroelectronics ST25R ST25R3917-AQWT 13.56MHz de Felica SPI
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ST25R3917-AQWT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo: | Leitor/Transponder RFID |
|---|---|---|---|
| Frequência: | 13.56MHz | Padrões: | Felica, ISO 14443, ISO 15693, MIFARE, NFC |
| Relação: | SPI | Tensão - fonte: | 2.4V ~ 5.5V |
| Temperatura de funcionamento: | -40°C ~ 105°C (TA) | Montando o tipo: | Montagem de superfície |
| Realçar: | ST25R3917-AQWT,NFC Stmicroelectronics de Felica SPI,NFC Stmicroelectronics ST25R |
||
Descrição de produto
Resistores atuais St25r3917-Aqwt Nfc Stmicroelectronics do sentido de ST25R3917-AQWT
Leitor do RFID/identificador IC 13.56MHz Felica, ISO 14443, ISO 15693, MIFARE, NFC SPI 2.4V ~ 5.5V 32-VFQFN expôs a almofada
Especificações de ST25R3917-AQWT
| TIPO | DESCRIÇÃO |
| Categoria | RF e rádio |
| RFID, acesso do RF, monitorando CI | |
| Mfr | STMicroelectronics |
| Série | ST25R |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tipo | Leitor/identificador do RFID |
| Frequência | 13.56MHz |
| Padrões | Felica, ISO 14443, ISO 15693, MIFARE, NFC |
| Relação | SPI |
| Tensão - fonte | 2.4V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 32-VFQFN expôs a almofada |
| Pacote do dispositivo do fornecedor | 32-VFQFPN (5x5) |
| Número baixo do produto | ST25 |
Características de ST25R3917-AQWT
• Modos de funcionamento
– Leitor/escritor
– Emulation do cartão
– Par ativo e passivo a espreitar
• Uma comunicação do RF
– EMVCo complacente análogo e digital de 3,0
– NFC-A/ISO14443A até 848 kbit/s
– NFC-B/ISO14443B até 848 kbit/s
– NFC-F/FeliCa™ até 424 kbit/s
– NFC-V/ISO15693 até 53 kb/s
– Emulation do cartão de NFC-A/ISO14443A e de NFC-F/FeliCa™
– Par ativo e passivo a espreitar modos do iniciador e do alvo, até 424 kbit/s
– Modos de baixo nível para executar MIFARE Classic® complacente ou outros protocolos feitos sob encomenda
• Características chaves
– As saídas de potência dinâmicas (DPO) controlam a força de campo para ficar dentro dos limites dados
– A onda ativa que dá forma (AWS) reduz-se sobre e sob-tiros
– O receptor da supressão do ruído (NSR) permite a recepção no ambiente ruidoso
– Ajustamento de antena automático (AAT) através do capacitor variável
– Manipulação complacente integrada de EMVCo 3,0 EMD
– Controle automático de ganho e para chapinhar a característica para maximizar SNR
– Detecção capacitiva e indutiva da baixa potência do cartão
– Modos ativos e passivos de NFC da baixa potência do alvo
– Ajustável PEÇA a profundidade da modulação, 5 a 40%
– Reguladores integrados para impulsionar o sistema PSRR
– Demodulador de AM/PM e de I/Q com soma do canal da banda de base ou seleção de canal automática
– Possibilidade para conduzir duas únicas antenas terminadas independentes
– Medida da amplitude e a fase da tensão da antena, o RSSI, a fonte da em-microplaqueta e tensões reguladas
• Relações de comunicação externo
– 512 byte FIFO
– Relação periférica de série (SPI) até 10 Mbit/s
– I2C com até 400 kbit/s no Rápido-modo, no 1 Mbit/s no sinal de adição do Rápido-modo, e nos 3,4 Mbit/s no modo de alta velocidade
• Características elétricas
– Tensão de fonte larga e V ambiental do °C -40 ao °C +105, 2,4 a 5,5 V da variação da temperatura (2,6 a 5,5 do °C -20 ao °C) +105
– Escala periférica larga da fonte de uma comunicação, 1,65 a 5,5 V
– Oscilador de quartzo capaz do funcionamento com o cristal de 27,12 megahertz com partida rápida
Aplicações de ST25R3917-AQWT
Os dispositivos ST25R3916 e ST25R3917 (referiu em seguida como ST25R3916/7) são apropriados para uma vasta gama de aplicações de NFC e de HF RFID, entre elas
• Dispositivo universal complacente de NFC do fórum de NFC
• Terminal sem contato complacente do pagamento de EMVCo 3,0
• Dispositivo de uso geral complacente de NFC ISO14443 e ISO15693
• Leitor/escritor de FeliCa™
• O apoio de todas as etiqueta do fórum de cinco NFC datilografa dentro o modo do leitor
• Apoie todos os protocolos proprietários comuns, tais como Kovio, CTS, B.
Classificações ambientais & da exportação de ST25R3917-AQWT
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
