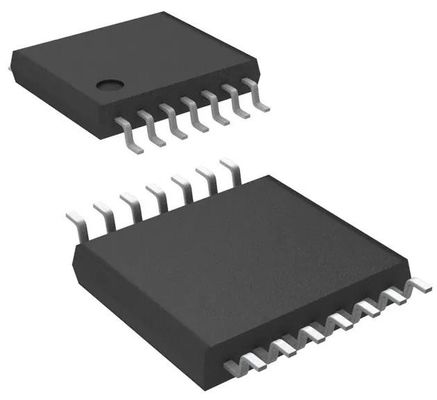

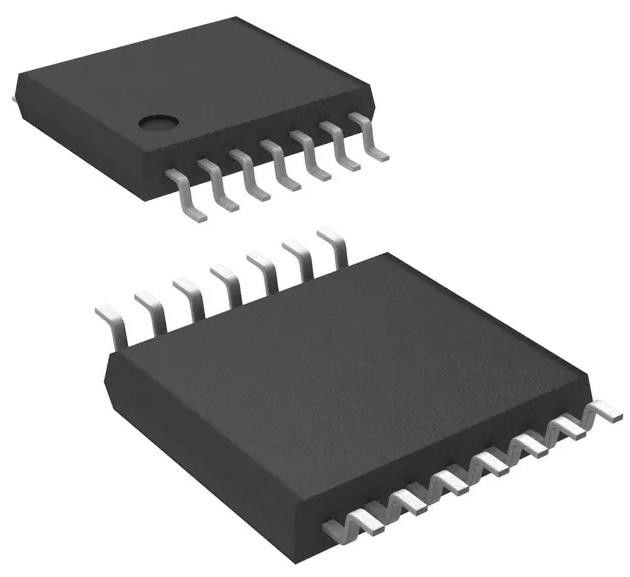

MC74LCX14DTR2G Gate Inverter IC 6 canais Schmitt gatilho 14-TSSO
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MC74LCX14DTR2G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de lógica: | Inversor | Número de circuitos: | 6 |
|---|---|---|---|
| Número de entradas: | 1 | Características: | Schmitt Gatilho |
| Voltagem - Fornecimento: | 2V ~ 3.6V | Atual - quieto (máximo): | µA 10 |
| Atual - saída alta, baixo: | 24mA, 24mA | Nível entrado da lógica - ponto baixo: | 0.4V ~ 0.6V |
| Nível entrado da lógica - alto: | 1.7V ~ 2.2V | Max Propagation Delay @ V, Max CL: | 6.5ns @ 3.3V, 50pF |
| Realçar: | MC74LCX14DTR2G,MC74LCX14DTR2G Gate Inverter IC |
||
Descrição de produto
MC74LCX14DTR2G Inverter IC 6 canais Schmitt gatilho 14-TSSO
Inverter de circuito integrado 6CH 1-INP 14TSSOP
Especificações deMC74LCX14DTR2G
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Portões e inversores | |
| Mfr | semi- |
| Série | 74LCX |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Tipo de lógica | Inversor |
| Número de circuitos | 6 |
| Número de entradas | 1 |
| Características | Schmitt Trigger |
| Voltagem - Fornecimento | 2 V ~ 3,6 V |
| Corrente - Quiescente (máximo) | 10 μA |
| Corrente - Alta e baixa potência | 24mA, 24mA |
| Nível de lógica de entrada - baixo | 0.4V ~ 0.6V |
| Nível de lógica de entrada - elevado | 1.7V ~ 2.2V |
| Retardo máximo de propagação @ V, Max CL | 6.5ns @ 3.3V, 50pF |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 14-TSSOP |
| Embalagem / Caixa | 14-TSSOP (0,173", 4,40 mm de largura) |
| Número do produto de base | 74LCX14 |
Características doMC74LCX14DTR2G
* Projetado para operação VCC de 2,3 V a 3,6 V
* Entrada tolerante de 5,0 V − Capacidade de interface com lógica TTL de 5,0 V
* Compatível com LVTTL
* Compatível com LVCMOS
* 24 mA Capacidade de saída equilibrada do sumidouro e da fonte
* Corrente de alimentação estática próxima do zero (10 A) reduz substancialmente as necessidades de energia do sistema
* Desempenho de bloqueio superior a 500 mA
* Capacidade de acionamento de corrente é de 24 mA na fonte / sumidouro
* Pin e função compatíveis com outras famílias de lógica padrão
* Desempenho ESD: Modelo de corpo humano > 2000 V Modelo de máquina > 100 V
* Complexidade do chip: 41 portas equivalentes
* Estes dispositivos são livres de Pb- e de Halógenos/BFR e são compatíveis com a RoHS
Aplicações deMC74LCX14DTR2G
O MC74LCX14 é um inversor hexadecimal de alto desempenho com entradas Schmitt-Trigger operando de uma fonte de 2,3 a 3,6 V
Classificações ambientais e de exportação deMC74LCX14DTR2G
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
