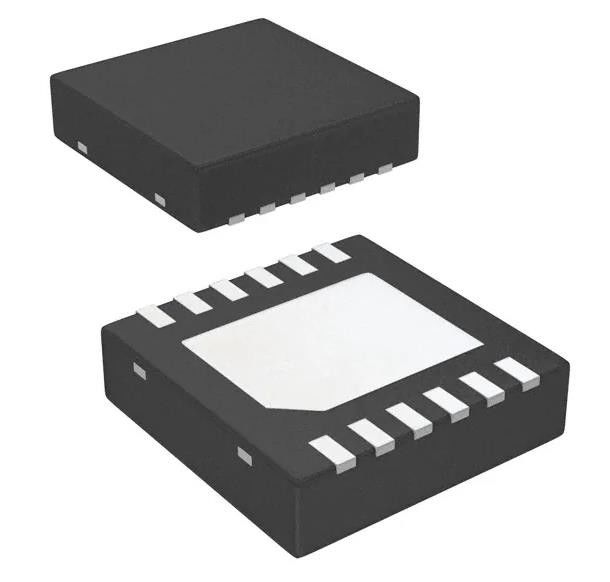

LP38798SDX-ADJ/NOPB Regulador de tensão linear IC com 1 saída 800mA 12-WSON
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LP38798SDX-ADJ/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Número de reguladores: | 1 | Tensão - entrada (máximo): | 20V |
|---|---|---|---|
| Tensão - saída (minuto/fixado): | 1.2V | Tensão - saída (máxima): | 19.8V |
| Queda de Tensão (Máx.): | 1.1V @ 800mA | Atual - saída: | 800mA |
| Atual - quieto (Iq): | 1,4 miliampères | Atual - fonte (máxima): | 2,2 miliampères |
| PSRR: | 60dB (1kHz) | Características de proteção: | Sobre a corrente, sobre a temperatura, procurar um caminho mais curto |
Descrição de produto
LP38798SDX-ADJ/NOPB Regulador de tensão linear IC com 1 saída 800mA 12-WSON
IC REG LIN POS ADJ 800MA 12WSON
Especificações deLP38798SDX-ADJ/NOPB
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Reguladores de tensão - lineares | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Configuração de saída | Positivo |
| Tipo de saída | Ajustável |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 20 V |
| Voltagem - saída (min/fixa) | 1.2V |
| Voltagem - Saída (máximo) | 19.8V |
| Desligamento da tensão (máximo) | 1.1V @ 800mA |
| Corrente - Saída | 800 mA |
| Corrente - Quiescente (Iq) | 1.4 mA |
| Corrente - Fornecimento (máximo) | 2.2 mA |
| PSRR | 60 dB (1 kHz) |
| Características de controlo | Ativar |
| Características de protecção | Sobre corrente, sobre temperatura, curto circuito |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 12-WFDFN Exposto |
| Pacote de dispositivos do fornecedor | 12-WSON (4x4) |
| Número do produto de base | LP38798 |
Características doLP38798SDX-ADJ/NOPB
• Ampla gama de tensão de entrada de funcionamento: 3 V a 20 V
• Ruído de saída ultra-baixo: 5 μVRMS (10 Hz a 100 kHz)
• PSRR elevado: 90 dB a 10 kHz, 60 dB a 100 kHz
• ± 1% de precisão inicial da tensão de saída (TJ = 25°C)
• Queda muito baixa: 200 mV (típico) a 800 mA
• Estável com condensadores de saída de cerâmica ou tântalo
• Excelente resposta transitória de linha e carga
• Proteção contra o limite de corrente e a sobre-temperatura
• Crie um design personalizado usando o LP38798 com o WEBENCH® Power Designer
Aplicações deLP38798SDX-ADJ/NOPB
• Fornecedores de energia de RF: PLLs, VCOs, Mixers, LNAs
• Infra-estruturas de telecomunicações
• Infra-estruturas sem fios
• Instrumentação de baixo ruído
• Fornecedores de energia de precisão
• Conversores de dados de alta velocidade e alta precisão
Classificações ambientais e de exportação deLP38798SDX-ADJ/NOPB
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
