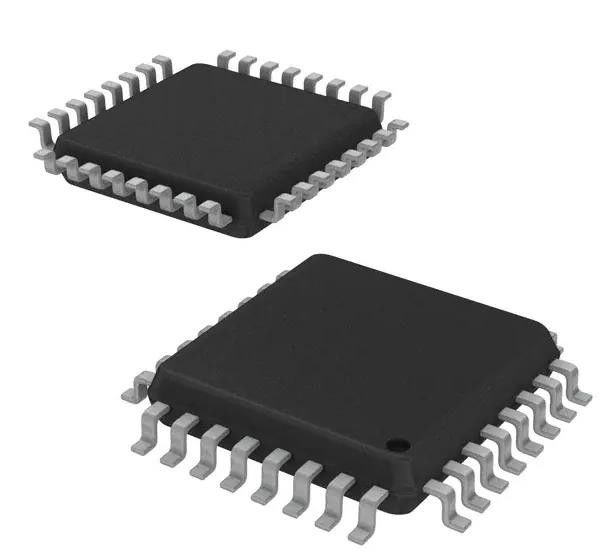

MC56F82733VLC Microcontrolador IC de 32 bits de núcleo único 100 MHz 48 KB FLASH 32-LQFP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MC56F82733VLC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Processador do núcleo: | 56800EX | Tamanho do núcleo: | Núcleo único de 32 bits |
|---|---|---|---|
| Velocidade: | 100 MHz | Conectividade: | ² C DE I, SCI, SPI |
| Periféricos: | ACESSO DIRETO DA MEMÓRIA, POR, PWM, WDT | Número de entradas e saídas: | 26 |
| Tamanho de memória do programa: | 48KB (24K x 16) | Tipo da memória do programa: | FLASH |
| RAM Size: | 4K x 16 | Tensão - fonte (Vcc/Vdd): | 2.7V ~ 3.6V |
Descrição de produto
MC56F82733VLC Microcontrolador IC de 32 bits de núcleo único 100 MHz 48 KB FLASH 32-LQFP
IC MCU 32BIT 48KB FLASH 32LQFP
Especificações deMC56F82733VLC
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Microcontroladores | |
| Série | 56F8xxx |
| Pacote | Caixa |
| Estatuto do produto | Atividade |
| Processador central | 56800EX |
| Tamanho do núcleo | 32 bits de núcleo único |
| Velocidade | 100 MHz |
| Conectividade | I2C, SCI, SPI |
| Periféricos | DMA, POR, PWM, WDT |
| Número de entradas e saídas | 26 |
| Tamanho da Memória do Programa | 48KB (24K x 16) |
| Tipo de memória do programa | Flash |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 4K x 16 |
| Voltagem - Fornecimento (Vcc/Vdd) | 2.7V ~ 3.6V |
| Conversores de dados | A/D 6x12b; D/A 2x12b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 32-LQFP |
| Pacote de dispositivos do fornecedor | 32-LQFP (7x7) |
| Número do produto de base | MC56F82 |
Características doMC56F82733VLC
• Esta família de controladores de sinal digital (DSCs) baseia-se no núcleo 56800EX de 32 bits.Em um único chip, cada dispositivo combina a potência de processamento de um DSP e a funcionalidade de uma MCU.com um conjunto flexível de periféricos para suportar muitas aplicações-alvo:
- controlo industrial
Equipamentos domésticos
Sensores inteligentes
- Carregamento sem fios
Alimentação e gestão de energia em modo comutado
Sistema de distribuição de energia
O controlo do motor (ACIM, BLDC, PMSM, SR, passo a passo)
¢ Sistemas fotovoltaicos
️ Interruptor de circuito
O dispositivo/equipamento médico
¢ Instrumentação
¢ Fornecimentos de energia ininterruptos (UPS)
Iluminação
• DSC baseado no núcleo 56800EX de 32 bits
¢ Até 100 MIPS na frequência do núcleo de 100 MHz em modo rápido
¢ Funcionalidade DSP e MCU numa arquitetura unificada e C-eficiente
• Memória no chip
- até 64 KB de memória flash
¢ Até 8 KB de memória RAM de dados/programa
A memória flash e a RAM no chip podem ser mapeadas em espaços de memória de programa e dados
Descrições deMC56F82733VLC
Após a reinicialização, cada pin é configurado para a sua função principal (listada em primeiro lugar).devem ser programados através dos registos GPIO do módulo periférico (GPIOx_PER) e dos registos GPIO do módulo SIM do periférico (GPSx)Todas as portas GPIO podem ser programadas individualmente como entrada ou saída (usando manipulação de bits).
Classificações ambientais e de exportação deMC56F82733VLC
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | 3A991A2 |
| HTSUS | 8542.31.0001 |
