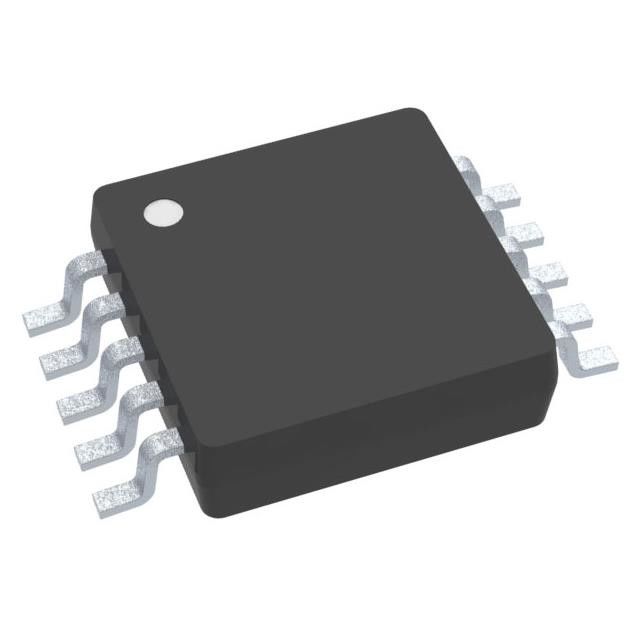

LM3481QMMX / NOP IC Regulador de saída positiva Step-Up Controller 10-VSSOP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM3481QMMX / NOP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Modelo: | LM3481QMMX / NOP | Tipo de saída: | Motorista do transistor |
|---|---|---|---|
| Função: | Step-Up, Step-Up/Step-Down | Topologia: | Impulso, Flyback, SEPIC |
| Número de saídas: | 1 | Fases de saída: | 1 |
| Tensão - fonte (Vcc/Vdd): | 2.97V ~ 48V | Frequência - interruptor: | 100kHz ~ 1MHz |
Descrição de produto
LM3481QMMX / NOP IC Regulador de saída positiva Step-Up Controller 10-VSSOP
IC REG CTRLR MULT TOP 10MSOP
Especificações do LM3481QMMX / NOP
|
TÍPO
|
Descrição
|
|
Categoria
|
Circuitos integrados (CI)
|
|
Controladores de comutação de CC
|
|
|
Mfr
|
Texas Instruments
|
|
Série
|
Automóveis, AEC-Q100
|
|
Pacote
|
Tape & Reel (TR)
|
|
Faixa de corte (TC)
|
|
|
Estatuto do produto
|
Atividade
|
|
Tipo de saída
|
Condutor de transistor
|
|
Função
|
Step-Up, Step-Up/Step-Down
|
|
Configuração de saída
|
Positivo
|
|
Topologia
|
Aumentar, Flyback, SEPIC
|
|
Número de saídas
|
1
|
|
Fases de produção
|
1
|
|
Voltagem - Fornecimento (Vcc/Vdd)
|
2.97V ~ 48V
|
|
Frequência - Troca
|
100 kHz ~ 1 MHz
|
|
Ciclo de trabalho (máximo)
|
85%
|
|
Rectificador síncrono
|
- Não, não.
|
|
Sincronização de relógio
|
- Sim, sim.
|
|
Interfaces em série
|
-
|
|
Características de controlo
|
Ativar, controlo de frequência, rampa, arranque suave
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TJ)
|
|
Tipo de montagem
|
Montagem de superfície
|
|
Embalagem / Caixa
|
10-TFSOP, 10-MSOP (0,118", 3,00 mm de largura)
|
|
Pacote de dispositivos do fornecedor
|
10-VSSOP
|
|
Número do produto de base
|
LM3481
|
Características doLM3481QMMX / NOP
• LM3481QMM são produtos de categoria automóvel
Que são AEC-Q100 Grau 1 Qualificado (temperatura de junção de funcionamento de 40°C a +125°C)
• Pacote VSSOP de 10 componentes
• Condutor interno de puxa-puxa com capacidade de corrente de pico de 1 A
• Limite de corrente e desligamento térmico
• Compensação de frequência otimizada com um capacitor e um resistor
• Softstart interno
• Operação no modo corrente
• Bloqueio de baixa tensão ajustável com histerese
• Salto de pulso em cargas leves
• Principais especificações
- Ampla gama de tensão de alimentação de 2,97 V a 48 V
Frequência de relógio ajustável e sincronizável de 100 kHz a 1 MHz
±1,5% (sobre temperatura) Referência interna
¥ Corrente de desligamento de 10 μA (sobre temperatura)
• Crie um design personalizado usando o LM3481 com o WEBENCH Power Designer
Aplicações deLM3481QMMX / NOP
• Aplicações de arranque-paragem para automóveis
• Informações do condutor do ADAS automóvel
• Sistemas de áudio Bluetooth portáteis de bateria de lítio-íon de uma célula/duas células
• Notebooks, PDAs, câmeras digitais e outros aplicativos portáteis
• Fornecimentos de energia desconectados
• Set-Top Boxes
• Reforço dos amplificadores de áudio
Classificações ambientais e de exportação deLM3481QMMX / NOP
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
