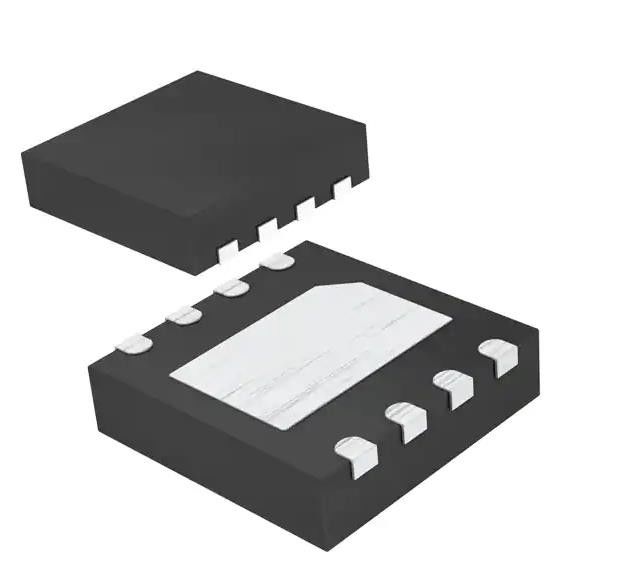

MAX5054BATA+T Gate Driver IC com 4V - 15V invertido/não invertido 8-TDFN (3x3)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MAX5054BATA+T |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Configuração conduzida: | Baixo-lado | Tipo de canal: | Independente |
|---|---|---|---|
| Número de motoristas: | 2 | Tipo da porta: | MOSFET do N-canal |
| Voltagem - Fornecimento: | 4V ~ 15V | Tensão da lógica - VIL, VIH: | 0.8V, 2.1V |
| Atual - saída máxima (fonte, dissipador): | 4A, 4A | Tempo da elevação/queda (tipo): | 32n, 26n |
| Realçar: | MAX5054BATA+T,IC de controlador de porta SMD,8-TDFN Gate Driver IC |
||
Descrição de produto
MAX5054BATA+T Gate Driver IC com Inverter Não Inverter 8-TDFN (3x3)
GATE IC DRVR LADO BAIXO 8TDFN
Especificações de MAX5054BATA+T
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Motoristas de porta | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Não para novos desenhos |
| Configuração a motor | Lado inferior |
| Tipo de canal | Independente |
| Número de condutores | 2 |
| Tipo de porta | MOSFET de canal N |
| Voltagem - Fornecimento | 4V ~ 15V |
| Voltagem lógica - VIL, VIH | 0.8V, 2.1V |
| Corrente - Pico de saída (fonte, sumidouro) | 4A, 4A |
| Tipo de entrada | Inverter, não inverter |
| Tempo de subida / queda (tipo) | 32n, 26n |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 8-WDFN Exposto |
| Pacote de dispositivos do fornecedor | 8-TDFN (3x3) |
| Número do produto de base | MAX5054 |
CaracterísticasdeMAX5054BATA+T
* Fonte de alimentação única de 4 V a 15 V
* 4A Corrente de Pico de Fonte/Avancamento do Sumidouro
* 20 ns (típico) Atraso de propagação
* Correspondência de atraso entre entradas inversoras e não inversoras
* Aplicação do atraso de propagação entre dois canais
* VDD / 2 CMOS Logic Inputs (MAX5054AATA)
* Entrada lógica TTL (MAX5054B/MAX5055/MAX5056/MAX5057)
* 0,1 x VDD (CMOS) e 0,3V (TTL) Histerese de entrada lógica
* Até + 18V de entrada lógica (independentemente da tensão VDD)
* Baixa capacidade de entrada: 2,5 pF (tipo)
* 40μA (típica) Corrente quieta
* Faixa de temperatura de funcionamento de -40°C a +125°C
* Pacotes TDFN e SO de 8 pines
AplicaçõesdeMAX5054BATA+T
* Power MOSFET Switching
* Controle do motor
* Fornecedores de energia em modo de comutação
* Módulos de alimentação
* Conversores DC-DC
Classificações ambientais e de exportação deMAX5054BATA+T
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
