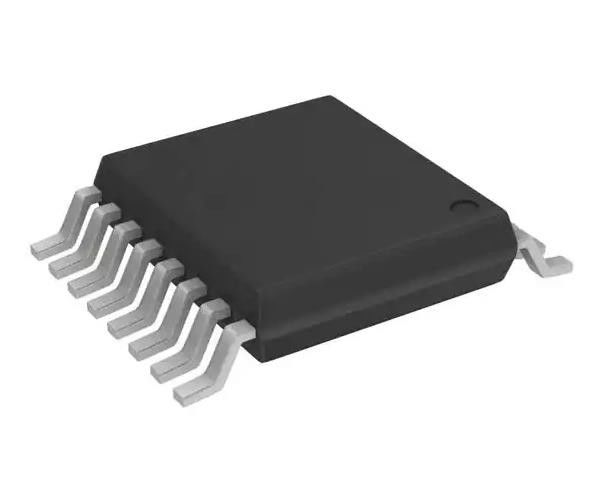

PI6C557-03AQLEX PCI Express Clock Timing IC Com 200 MHz 1 Saída 16-TSSOP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | PI6C557-03AQLEX |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Propósito principal: | Ethernet, PCI Express (PCIe) | Input: | Relógio, Crystal |
|---|---|---|---|
| Produção: | HCSL, LVDS | Número de circuitos: | 1 |
| Relação - Input:Output: | 1:02 | Diferencial - Input:Output: | Não/Sim |
| Frequência - Máximo: | 200 MHz | Voltagem - Fornecimento: | 3 V ~ 3,6 V |
| Realçar: | PI6C557-03AQLEX,PCI Express Clock Timing IC,IC de cronometragem de 200 MHz |
||
Descrição de produto
PI6C557-03AQLEX PCI Express Clock/Timing IC com 200MHz 1 Saída 16-TSSOP
GERADOR DE RELOJO IC 16TSSOP
Especificações de PI6C557-03AQLEX
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Relógio/horário específico da aplicação | |
| Mfr | Diodos incorporados |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| PLL | - Sim, sim. |
| Propósito principal | Ethernet, PCI Express (PCIe) |
| Input | Relógio, Crystal |
| Produção | HCSL, LVDS |
| Número de circuitos | 1 |
| Relação - Input:Output | 1:02 |
| Diferencial - Input:Output | Não/Sim |
| Frequência - Máximo | 200 MHz |
| Voltagem - Fornecimento | 3 V ~ 3,6 V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-TSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-TSSOP |
| Número do produto de base | PI6C557 |
CaracterísticasdePI6C557-03AQLEX
* Compatível com PCIe® 2.0
- Jitter de fase - 2.1ps RMS (tipo)
* Saídas compatíveis com o LVDS
* Tensão de alimentação de 3,3 V ± 10%
* Frequência de entrada de cristal ou de relógio de 25 MHz
* Saídas HCSL, par diferencial de modo de corrente de 0,8 V
* Jitter 35ps ciclo a ciclo (tipo)
* Spread de -0,5%, -0,75%, sem spread
* Disponível a opção Spread Bypass
* Seleção de difusão e frequência através de pinos externos
* Totalmente livre de chumbo e totalmente compatível com a RoHS (Notas 1 e 2)
* Livre de halogênio e antimónio.
AplicaçõesdePI6C557-03AQLEX
* Desacoplamento de condensadores
- Os condensadores de desacoplamento de 0,01 μF devem ser ligados entre cada pin VDD e o plano de terra e colocados o mais perto possível do pin VDD.
* Cristal
-Usar um cristal de ressonância paralela de modo fundamental de 25 MHz com menos de 300ppm de erro em temperatura.
Classificações ambientais e de exportação dePI6C557-03AQLEX
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
