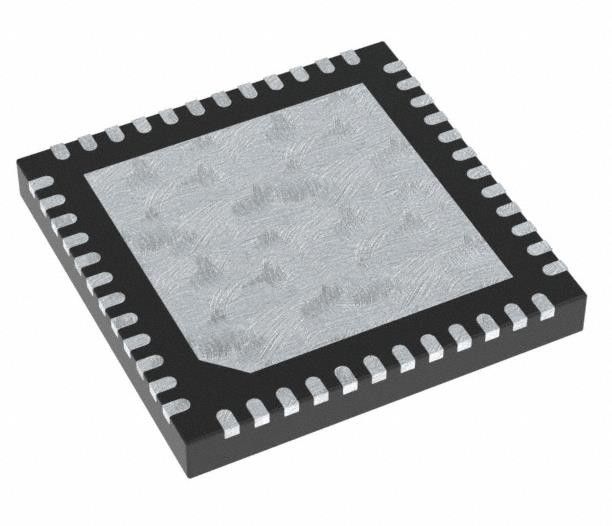

KSZ9031RNXIC IC integrado Chip 4/4 Transceptor IC Full Ethernet 48-QFN (7x7)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | KSZ9031RNXIC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo: | Transceptor | Protocolo: | Ethernet |
|---|---|---|---|
| Número de motoristas/receptores: | Completo | Voltagem - Fornecimento: | 1.8V, 2.5V, 3.3V |
| Temperatura de funcionamento: | -40°C ~ 85°C | Tipo de montagem: | Montagem de superfície |
| Realçar: | KSZ9031RNXIC,KSZ9031RNXIC Chip integrado de circuito integrado,IC transmissor-receptor 48-QFN |
||
Descrição de produto
KSZ9031RNXIC Chip IC integrado com transceptor 4/4 Full Ethernet 48-QFN (7x7)
IC TRANSCEIVER FULL 4/4 48QFN
Especificações de KSZ9031RNXIC
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Condutores, Receptores, Transceptores | |
| Mfr | Tecnologia de microchip |
| Série | - |
| Pacote | Caixa |
| Estatuto do produto | Atividade |
| Tipo | Transmissor |
| Protocolo | Ethernet |
| Número de condutores/receptores | 4/4 |
| Duplex | Cheio |
| Taxa de dados | - |
| Voltagem - Fornecimento | 1.8V, 2.5V, 3.3V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 48-VFQFN Exposto |
| Pacote de dispositivos do fornecedor | 48-QFN (7x7) |
| Número do produto de base | KSZ9031 |
CaracterísticasdeKSZ9031RNXIC
• Transceptor Ethernet de chip único de 10/100/1000 Mbps Adequado para aplicações IEEE 802.3
• O RGMII Timing suporta o atraso no chip de acordo com a versão RGMII 2.0, com opções de programação para atrasos externos e ajustes e correcções nos caminhos de tempo TX e RX
• RGMII com tolerância de entrada/saída de 3,3 V/2,5 V/1,8 V
• Auto-negociação para selecionar automaticamente a velocidade de ligação mais alta (10/100/1000 Mbps) e duplex (meia/completa)
• Resistores de terminação no chip para os pares diferenciais
• Controlador LDO no chip para suportar uma operação única de fornecimento de 3,3 V. Requer apenas um FET externo para gerar 1,2 V para o núcleo
• Suporte para quadros jumbo até 16 KB
• Saída de relógio de referência de 125 MHz
• Modo de detecção de energia para reduzir o consumo de energia quando o cabo não estiver ligado
• Suporte Wake-On-LAN (WOL) com robusta detecção de pacotes personalizados
• Saídas de LED programáveis para ligação, atividade e velocidade
• Correcção de vagar inicial
• Diagnóstico de cabos baseado no LinkMD TDR para identificar cabos de cobre defeituosos
• Suporte de árvore NAND paramétrica para detectar falhas entre os I/Os do chip e a placa
• Modos de circuito recorrente para diagnóstico
• Crossover automático MDI/MDI-X para detectar e corrigir a troca de pares em todas as velocidades de operação
• Detecção e correção automática de trocas de pares, desvio de pares e polaridade de pares
• Interface de gestão MDC/MDIO para a configuração do registo PHY
• Opção de interromper pin
• Modos de apagão e de poupança de energia
AplicaçõesdeKSZ9031RNXIC
• Impressora a laser/de rede
• Armazenamento ligado à rede (NAS)
• Servidor de rede
• Gigabit LAN na placa-mãe (GLOM)
• Gateway de banda larga
• Roteador Gigabit SOHO/SMB
• IPTV
• Set-Top Box IP
• Consola de jogos
• Centro de Mídia Tripla Reprodução (Dados, Voz, Vídeo)
• Controle industrial
• Rede de veículos automóveis
Classificações ambientais e de exportação deKSZ9031RNXIC
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | 5A991B1 |
| HTSUS | 8542.39.0001 |
